Actividad 4: Transmisión de datos con ThingSpeak
Actividad 4:
Transmisión de datos con ThingSpeak
Para realizar esta actividad, utilizaremos la plataforma de ioT ThingSpeak que ya hemos visto con anterioridad, ya que nos permite recopilar, analizar y visualizar datos de sensores en tiempo real, así como automatizar algunas acciones en función de condiciones predefinidas.
De esta manera, crearemos gráficos en tiempo real, para poder visualizar con precisión la variación de los datos obtenidos por los sensores.
Pista 1 - Acceso a ThingSpeak
Recuerda que, para realizar esta actividad, debes crearte una cuenta que puedes utilizar gratuitamente
desde el siguiente enlace:
Pista 2 - Creación y Configuración del Canal en ThingSpeak
Field 1: Sensor de lluvia. Field 2: Humedad del suelo. Field 3: Sensor de luz. Field 4: Temperatura. Field 5: Humedad del aire.
Crea un nuevo canal y define los campos que almacenarás. Por ejemplo:
Pista 3 - Obtener la API Key
Dirígete a la pestaña "API Keys" dentro del canal creado, y copia la "Write API Key", la cual necesitaremos
para vincular nuestro kit de riego con ThingSpeak.
para vincular nuestro kit de riego con ThingSpeak.
// API Key de ThingSpeak (reemplaza VYMTXLTC8LG8074J por tu "Write API key")
String apiKey = "VYMTXLTC8LG8074J";
Pista 4 - Envío de datos periódicos a ThingSpeak
Puedes establecer un envío de datos para graficarlos cada cierto tiempo (mínimo 15 segundos).
static unsigned long previousMillis = 0;
HTTPClient http;
const long interval = 15000;
unsigned long currentMillis = millis();
Además, recuerda establecer a qué gráfica corresponde cada uno de los datos.
Además, recuerda establecer a qué gráfica corresponde cada uno de los datos.
HTTPClient http;
String url = "http://api.thingspeak.com/update?api_key=" + apiKey;
url += "&field1=" + String(lecturaLluvia);
url += "&field2=" + String(lecturaHumedadSuelo);
url += "&field3=" + String(lecturaLuz);
url += "&field4=" + String(lecturaTemperatura);
url += "&field5=" + String(lecturaHumedad);
http.begin(url);
http.end();

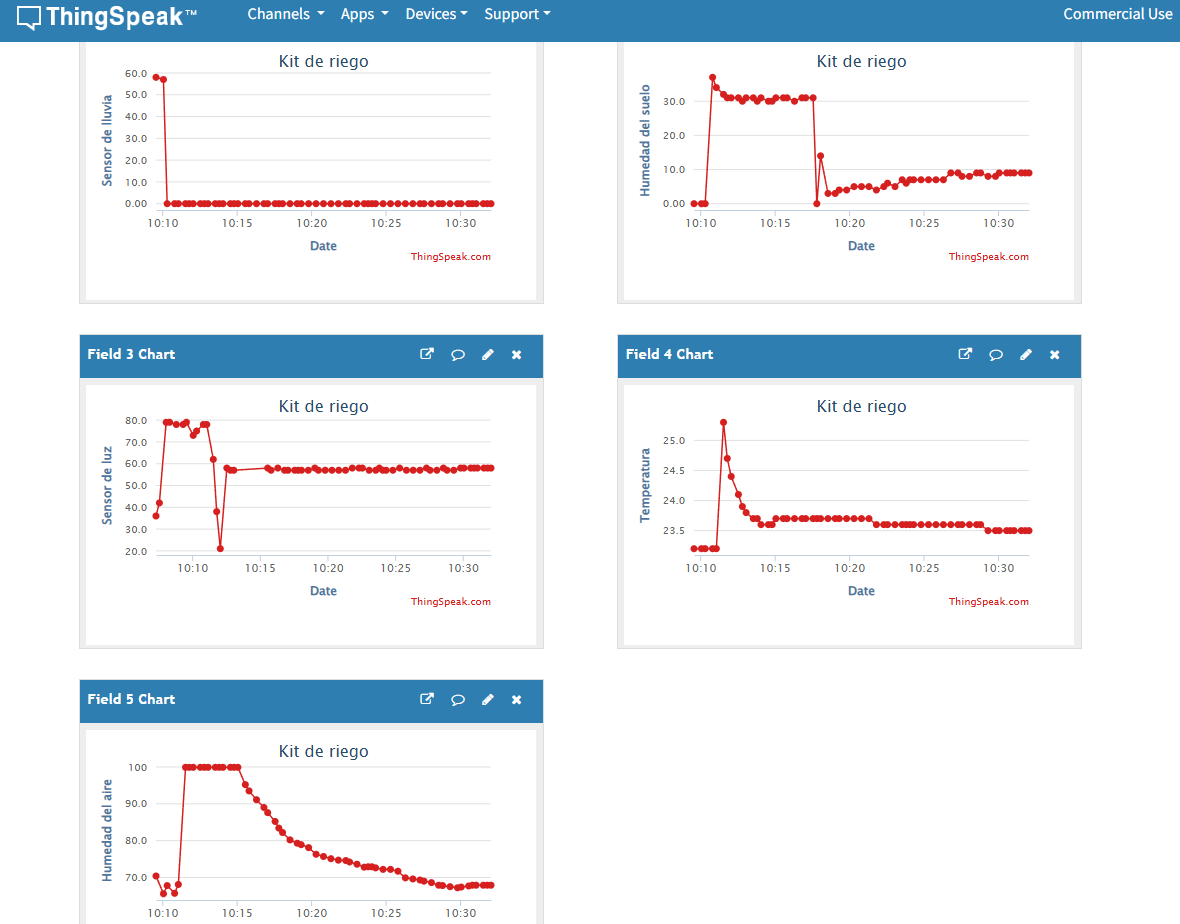

A continuación, se muestra cómo queda la página web y las gráficas en tiempo real creadas en ThingSpeak, que han sida diseñadas con este código:
Puedes ver y/o descargar el código completo en el siguiente bloque desplegable:
Código completo del Sistema de Riego Inteligente
Pincha en el siguiente icono para descargar este código:
/**
* Servidor Web ESP32 básico con conexión con ThingSpeak.
*
* Se crea una interfaz web con estilo básico para visualizar datos de sensores
* (lluvia, humedad del suelo, luz, temperatura y humedad), así como se muestran
* gráficas en ThingSpeak con la variación de los datos captados con los sensores.
*/
#include <WiFi.h>
#include <HTTPClient.h>
#include <DHT.h>
// Configuración de WiFi
const char* ssid = "NOMBREDEMIWIFI";
const char* password = "CLAVEDEMIWIFI";
// Configuración del Servidor Web y del sensor DHT
WiFiServer server(80);
DHT sensorDHT(17, DHT22);
// Pines para relé y sensores analógicos
const int rele = 4;
const int sensorLluvia = 32;
const int sensorHumedadSuelo = 33;
const int sensorLuz = 34;
// Contador de conexión WiFi y variable para el HTTP header
int contconexion = 0;
String header;
// API Key de ThingSpeak (reemplaza VYMTXLTC8LG8074J por tu "Write API key")
String apiKey = "VYMTXLTC8LG8074J";
//declaramos la función para clear la página web
String crearPaginaWeb(int lecturaLluvia, int lecturaHumedadSuelo, int lecturaLuz, float lecturaTemperatura, float lecturaHumedad);
void setup() {
Serial.begin(115200);
pinMode(sensorLluvia, INPUT);
pinMode(sensorHumedadSuelo, INPUT);
pinMode(sensorLuz, INPUT);
pinMode(rele, OUTPUT);
digitalWrite(rele, LOW);
sensorDHT.begin();
WiFi.begin(ssid, password);
Serial.print("Conectando a WiFi");
while (WiFi.status() != WL_CONNECTED && contconexion < 50) {
contconexion++;
delay(500);
Serial.print(".");
}
if (WiFi.status() == WL_CONNECTED) {
Serial.println("\nWiFi conectado");
Serial.println("IP: " + WiFi.localIP().toString());
server.begin();
} else {
Serial.println("\nError de conexión al WiFi");
}
}
String crearPaginaWeb(int lecturaLluvia, int lecturaHumedadSuelo, int lecturaLuz, float lecturaTemperatura, float lecturaHumedad) {
// Aquí va la implementación completa de la función, por ejemplo:
String pagina = "<!DOCTYPE html><html><head><meta charset='utf-8'><title>Sistema de Riego Inteligente</title></head><body>";
pagina += "<h1>Datos del Sistema</h1>";
pagina += "<p>Lluvia: " + String(lecturaLluvia) + "%</p>";
pagina += "<p>Humedad del Suelo: " + String(lecturaHumedadSuelo) + "%</p>";
pagina += "<p>Luz: " + String(lecturaLuz) + "%</p>";
pagina += "<p>Temperatura: " + String(lecturaTemperatura) + "ºC</p>";
pagina += "<p>Humedad: " + String(lecturaHumedad) + "%</p>";
pagina += "</body></html>";
return pagina;
}
void loop() {
// Enviar datos a ThingSpeak cada 15 segundos (mínimo permitido)
static unsigned long previousMillis = 0;
const long interval = 15000;
unsigned long currentMillis = millis();
// Leer sensores
int lecturaLluvia = map(analogRead(sensorLluvia), 0, 4095, 100, 0);
int lecturaHumedadSuelo = map(analogRead(sensorHumedadSuelo), 0, 4095, 100, 0);
int lecturaLuz = map(analogRead(sensorLuz), 0, 4095, 100, 0);
float lecturaTemperatura = sensorDHT.readTemperature();
float lecturaHumedad = sensorDHT.readHumidity();
if (currentMillis - previousMillis >= interval) {
previousMillis = currentMillis;
// Enviar datos a ThingSpeak
if(WiFi.status() == WL_CONNECTED) {
HTTPClient http;
String url = "http://api.thingspeak.com/update?api_key=" + apiKey;
url += "&field1=" + String(lecturaLluvia);
url += "&field2=" + String(lecturaHumedadSuelo);
url += "&field3=" + String(lecturaLuz);
url += "&field4=" + String(lecturaTemperatura);
url += "&field5=" + String(lecturaHumedad);
http.begin(url);
int httpResponseCode = http.GET();
if(httpResponseCode > 0){
Serial.print("Datos enviados a ThingSpeak, código: ");
Serial.println(httpResponseCode);
} else {
Serial.print("Error al enviar a ThingSpeak: ");
Serial.println(httpResponseCode);
}
http.end();
}
}
// Aquí sigue el código para la funcionalidad del servidor web, control de relé y generación de la página web
// ...
// (Mantener la funcionalidad original de lectura y respuesta HTTP)
WiFiClient client = server.available();
if (client) {
Serial.println("Nuevo Cliente.");
String currentLine = "";
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
header += c;
if (c == '\n') {
if (currentLine.length() == 0) {
client.println("HTTP/1.1 200 OK");
client.println("Content-type:text/html");
client.println("Connection: close");
client.println();
if (header.indexOf("GET /on") >= 0) {
Serial.println("Relé Encendido");
digitalWrite(rele, HIGH);
} else if (header.indexOf("GET /off") >= 0) {
Serial.println("Relé Apagado");
digitalWrite(rele, LOW);
}
// Generar y enviar la página web (incluye diseño en tonos azules y alertas)
String paginaWeb = crearPaginaWeb(lecturaLluvia, lecturaHumedadSuelo, lecturaLuz, lecturaTemperatura, lecturaHumedad);
client.println(paginaWeb);
client.println();
break;
} else {
currentLine = "";
}
} else if (c != '\r') {
currentLine += c;
}
}
}
header = "";
client.stop();
Serial.println("Cliente desconectado.");
Serial.println("");
}
}
