Montaje del Sistema de Riego

Montaje Seta Pequeña

Sensores

La seta pequeña tiene el mismo procedimiento de montaje de cada sensor, el único sensor que cambia es el sensor de humedad del terreno (FC-28) el cual solo cambia la base de la seta.

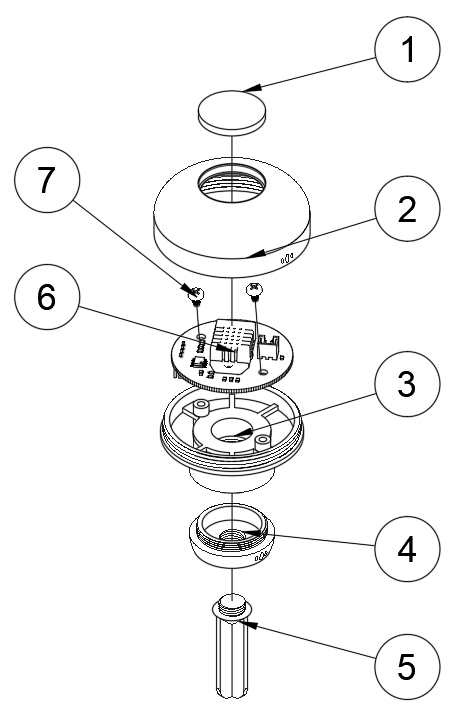

Empezando con la seta pequeña genérica, en la siguiente imagen desglosada se muestra como deberían colocarse las diferentes piezas.

Recuerda que las piezas impresas tienen roscas, por lo que la forma de unir adecuadamente estas partes será asegurándose de que las roscas están en buen estado, mientras que la PCB irá atornillada a la base.

Para el caso del sensor de humedad de suelo (FC-28) sería el siguiente montaje:

Montaje Seta Grande

Centralita

A continuación, se muestra el montaje de la seta grande, la cual tiene el mismo procedimiento que las setas pequeñas, pero con otras piezas:

Al igual que con las setas pequeñas, las piezas impresas irán unidas mediante una rosca, por lo que hay que asegurarse de que se encuentran en buen estado. A su vez, la PCB de la seta grande irá atornillada a la base, pero en este caso, con 3 tornillos.

Conexiones

Conexión a Centralita

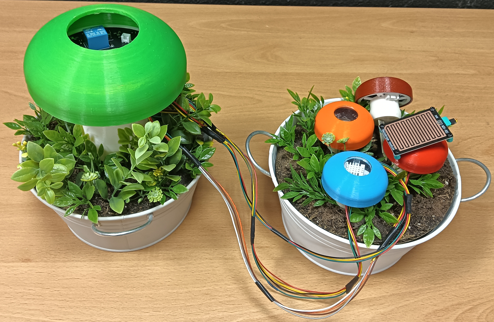

Una vez están las diferentes setas montadas con sus PCB, se conectan las setas pequeñas (sensores) a la seta grande (centralita) utilizando un cable con conector JST.

Para saber donde va conectada cada seta pequeña, teniendo en cuenta el sensor de cada una, se puede observar la parte inferior de la base de la seta grande.

 En esta parte, se puede leer en la serigrafía dónde va conectado cada sensor. Por lo que conociendo el sensor que hay en cada seta podrás conectarlo fácilmente en la centralita.

Archivos a descargar

Setas pequeñas

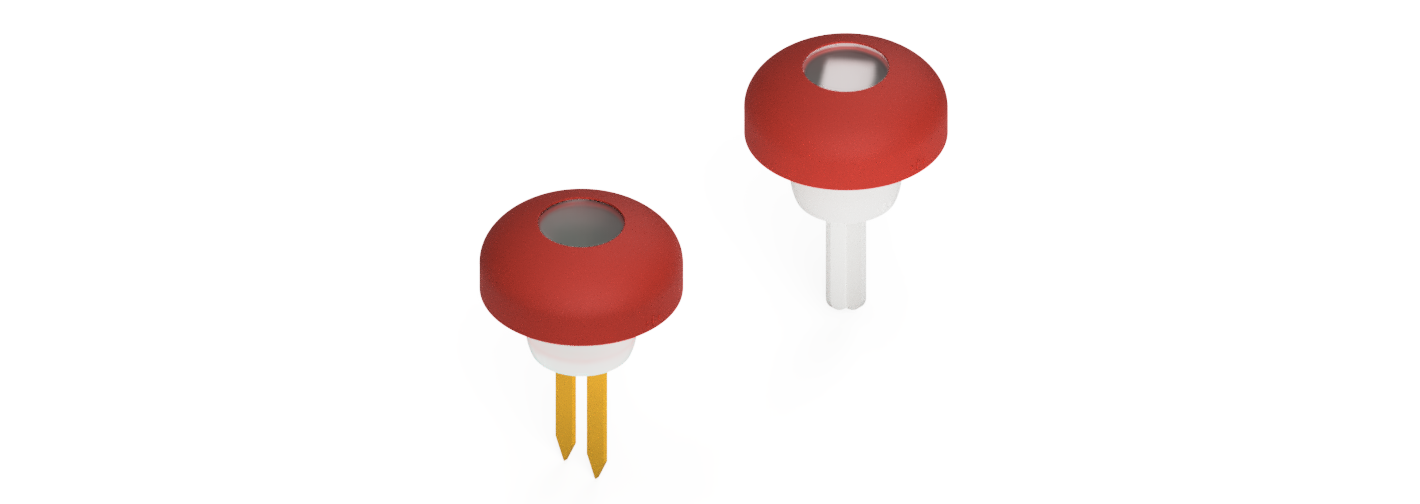

A continuación, te dejamos disponible los diferentes archivos en formato .STL, con los que podrás fabricar las diferentes piezas que componen las setas pequeñas pulsando en la imagen:

Seta Grande

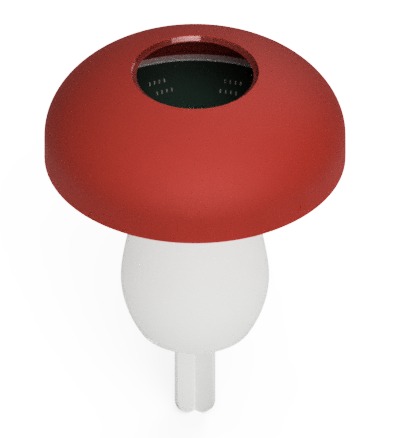

También tienes disponible los diferentes archivos en formato .STL, con los que podrás fabricar las diferentes piezas que componen la seta grande pulsando en la imagen:

Programación

¿Cómo iniciar el sistema?

Por último, y no menos importante, recordar que el kit de riego, como cualquier sistema inteligente, tiene una programación robusta por detrás.

Por ello, deberemos cargar el código de funcionamiento a través del entorno de programación IDE de Arduino. En los próximos apartados, introduciremos cómo programar este sistema de riego.
