Puertos Digitales y Analógicos MentorBit

¿Qué son los Puertos MentorBit?



La PCB de Monitorización Forestal ha sido diseñada con una clara orientación hacia la versatilidad y la robustez, especialmente en lo que respecta a la gestión de señales digitales y analógicas. Para ello, se ha implementado un sistema que garantiza la integridad y la seguridad de las señales, al tiempo que proporciona la flexibilidad necesaria para una amplia gama de aplicaciones de monitoreo.

En el ámbito de las señales digitales, la PCB cuenta con puertos protegidos mediante un "Level Shifter" TXB0108. Este componente es esencial para asegurar la compatibilidad entre dispositivos que operan a diferentes niveles de voltaje. En entornos forestales, donde la estabilidad de las señales puede verse comprometida por factores externos, esta protección resulta crucial. El TXB0108 actúa como un traductor de niveles lógicos, permitiendo que la PCB interactúe de forma segura con Módulos compatibles con MentorBit.

TXB0108PWR Texas Instruments | Circuitos integrados (CI) | DigiKey

Por otro lado, la PCB integra puertos analógicos que son gestionados mediante el convertidor analógico a digital (ADC) ADS7830. Este chip permite la lectura precisa de señales analógicas provenientes de diversos sensores, como los de temperatura, humedad o radiación solar. El ADS7830, al convertir estas señales en valores digitales, posibilita su procesamiento y análisis por parte del microcontrolador de la PCB.

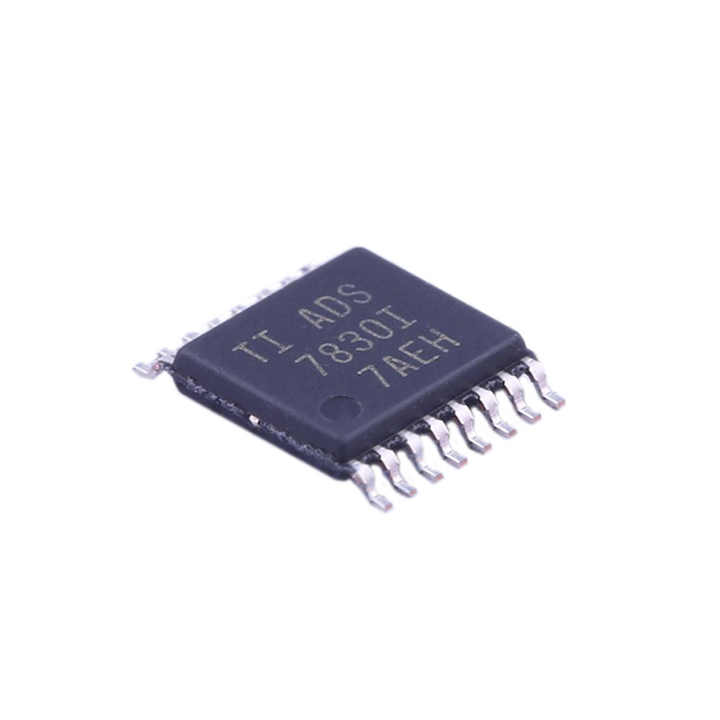

Merek asli Ic ADS7830 ADC TSSOP-16 dioda sirkuit terintegrasi Ic| Alibaba.com

Para utilizar los Puertos Digitales es suficiente con emplear las funciones
comunes para controlar los GPIOs; pinMode(), digitalWrite() y digitalRead().
También existe la opción de emplear señales PWM utilizando analogWrite().
#include <Wire.h>
#include <Adafruit_ADS7830.h>

Adafruit_ADS7830 ads;

void setup() {
  Serial.begin(115200);

  if (!ads.begin(0x4B)) { // Verifica la dirección I2C (0x48 por defecto)
    Serial.println("Error al inicializar el ADS7830. ¡Revisa las conexiones!");
    while (1);
  }

  Serial.println("ADS7830 inicializado correctamente.");
}

void loop() {
  // Barrido de los 8 canales
  for (int canal = 0; canal < 8; canal++) {
    int valor = ads.readADCsingle(canal);
    Serial.print("Canal ");
    Serial.print(canal);
    Serial.print(": ");
    Serial.println(valor);
    delay(100);
  }

  Serial.println("------------------");
  delay(1000);
}
