Entradas y salidas del NodeMCU (ESP32)

Entradas y salidas del ESP32

Las Entradas y Salidas (E/S) son fundamentales para aprovechar al máximo su capacidad. Las E/S permiten la interacción del microcontrolador con el entorno físico y la ejecución de acciones específicas utilizando lo conocido como pines. Hay que tener en cuenta que el ESP32 de la placa de desarrollo NodeMCU trabaja a un nivel de tensión de 3'3V, a diferencia de otras como Arduino que funcionan a 5V.

Entradas del ESP32
Es un puerto o pin configurado para que pueda recibir información del entorno externo al NodeMCU. Estos pines están diseñados para leer el estado de señales eléctricas que llegan desde sensores o dispositivos similares. Las entradas del ESP32 procesar la información digital o analógica recibida para procesarlas y utilizarlas para realizar acciones concretas en consecuencia. Recuerda que el ESP32 admite una tensión máxima de 3'3V.

Salidas del ESP32
Los pines configurados en este modo pueden generar un estado eléctrico digital específico, que puede ser alta (valor de la tensión de funcionamiento del ESP32, es decir, 3'3V) o bajo (valor de la tensión de la línea común del circuito, GND o 0V) o analógico con señales PWM, mediante el software que se ejecuta en el microcontrolador. Estos puertos pueden ser utilizados para automatizar y controlar elementos externos que permitan realizar acciones concretas como encender LEDs, activar o desactivar relés o mostrar información por una pantalla.

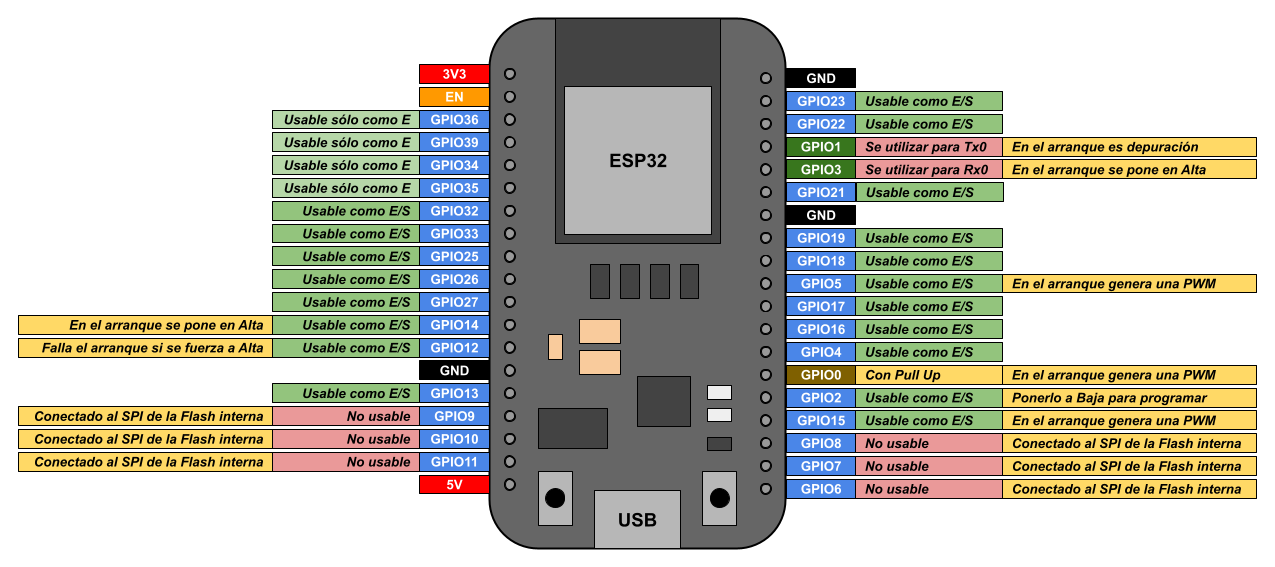

Pinout del NodeMCU (ESP32)
Los puertos del ESP32 están disponibles en el NodeMCU a través del pinout implementado en la placa de desarrollo. Sin embargo, no todos los GPIO (General Purpose Input/Output) se pueden utilizar libremente para cualquier propósito, ya que algunos funcionan solamente como entradas, otros solo como salidas o simplemente interfieren en el arranque del ESP32, por lo que hay que tener especial cuidado en cuáles GPIO se utilizan.
