Displays 7 Segmentos

Display 7 Segmentos

Un display de 7 segmentos es un tipo de dispositivo de visualización utilizado para representar números y algunas letras alfanuméricas. Está compuesto por siete segmentos individuales dispuestos en forma de "8" y un punto decimal adicional opcional.

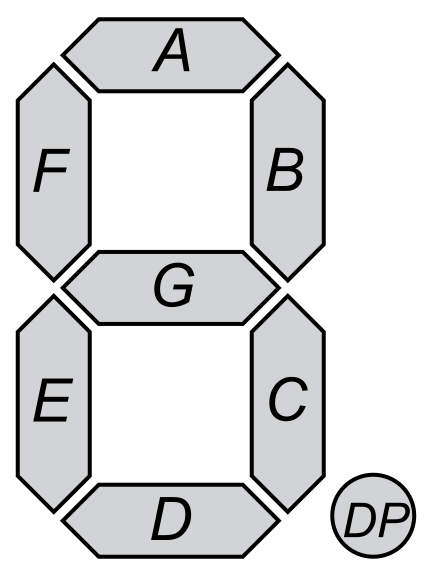

Cada segmento se puede encender o apagar de manera independiente para formar dígitos o caracteres específicos. Los segmentos se denominan comúnmente como "a", "b", "c", "d", "e", "f" y "g". El punto decimal se denomina "dp". Para mostrar un dígito decimal (0-9), se activan o desactivan ciertos segmentos en combinaciones específicas. Por ejemplo, para mostrar el número "7", se activan los segmentos "a", "b", "c" y se desactivan el resto.

Existen dos tipos de displays de 7 segmentos, que se diferencian en función de su construcción y utilización:

• Display de 7 segmentos de ánodo común: En este tipo de display, todos los ánodos (positivos) de los segmentos están conectados en común y los cátodos (negativos) se controlan individualmente para activar los segmentos deseados.

• Display de 7 segmentos de cátodo común: A diferencia del tipo anterior, en este display, todos los cátodos (negativos) de los segmentos están conectados en común y los ánodos (positivos) se controlan individualmente para activar los segmentos requeridos.
