Problema 3
Problema 3
¡Desbloquea la Caja Fuerte!
¡Te han asignado una importante misión! Tienes frente a ti una caja fuerte con una cerradura de combinación secreta de 3 números. Estos números están comprendidos entre 0 y 10. El objetivo es encontrar la combinación correcta para abrir la caja fuerte. Para lograrlo, disponemos de un sistema interactivo que te permitirá seleccionar y probar los números hasta dar con la combinación adecuada.
Descripción del Sistema:
Potenciómetro: Utilizado para seleccionar cada uno de los tres números de la combinación.
Botón de confirmación: Una vez seleccionado un número con el potenciómetro, pulsa este botón para confirmarlo.
Funcionamiento del Sistema:
Selecciona el número con el potenciómetro.
Ajusta el potenciómetro para seleccionar un número entre el 0 y el 10. El número seleccionado aparecerá en el display 7 segmentos.
Confirma el número.
Cuando estés seguro del número, pulsa el botón de confirmación.
Si el número es correcto, se encenderá un LED correspondiente y en la pantalla LCD aparecerá el mensaje "Correcto!!!".
Si el número es incorrecto, el LED parpadeará dos veces y en la pantalla LCD aparecerá el mensaje "Incorrecto!!!".
Si fallas en el segundo o tercer intento, deberás volver a empezar desde el principio.
Desbloqueo de la caja fuerte.
Si aciertas los 3 números de la combinación, se iluminarán los tres LEDs uno después de otro, y la pantalla LCD mostrará el mensaje "Caja Fuerte Abierta!!!".
Detalles del Hardware:
Potenciómetro: Utilizado para seleccionar los números de la combinación, ajustando su valor entre 0 y 10.
Botón: Se pulsa para confirmar el número seleccionado con el potenciómetro.
Display 7 Segmentos: Muestra el número actual que se está seleccionando con el potenciómetro.
3 LEDs: Cada LED se ilumina cuando aciertas un número de la combinación. Si fallas, el primer LED parpadea dos veces.
Pantalla LCD: Muestra mensajes de "Correcto!!!", "Incorrecto!!!", y "Caja Fuerte Abierta!!!" cuando se aciertan los tres números de la combinación.
Tarea:
Programa un sistema que permita simular la apertura de una caja fuerte, seleccionando 3 números entre 0 y 10 usando un potenciómetro.
Tras cada selección de número, el alumno debe pulsar un botón para confirmar si es el correcto.
Si el número es correcto, se encenderá el LED correspondiente y aparecerá "Correcto!!!" en la pantalla LCD.
Si el número es incorrecto, el primer LED parpadeará dos veces y la pantalla LCD mostrará "Incorrecto!!!". Si fallas en el segundo o tercer intento, el sistema reiniciará desde el primer número.
Cuando los 3 números correctos se hayan ingresado, los LEDs se encenderán uno después de otro 3 veces, y la pantalla LCD mostrará "Caja Fuerte Abierta!!!".
Pista 1
Utiliza variables para indicar el valor de cada contraseña:
Pista 2
Utiliza una variable que cambie cuando quieras comprobar una contraseña u otra:
Pista 3
Al utilizar el bloque de mapear, ten en cuenta que para números enteros, si ponemos que una variable
vaya del 0 al 10, para que alcance el valor máximo, el potenciómetro tiene que estar en su valor máximo,
es decir, la lectura del potenciómetro tiene que ser de 1023, por tanto, para un mejor funcionamiento,
puedes poner que el mapeo vaya de 0 a 11:
vaya del 0 al 10, para que alcance el valor máximo, el potenciómetro tiene que estar en su valor máximo,
es decir, la lectura del potenciómetro tiene que ser de 1023, por tanto, para un mejor funcionamiento,
puedes poner que el mapeo vaya de 0 a 11:

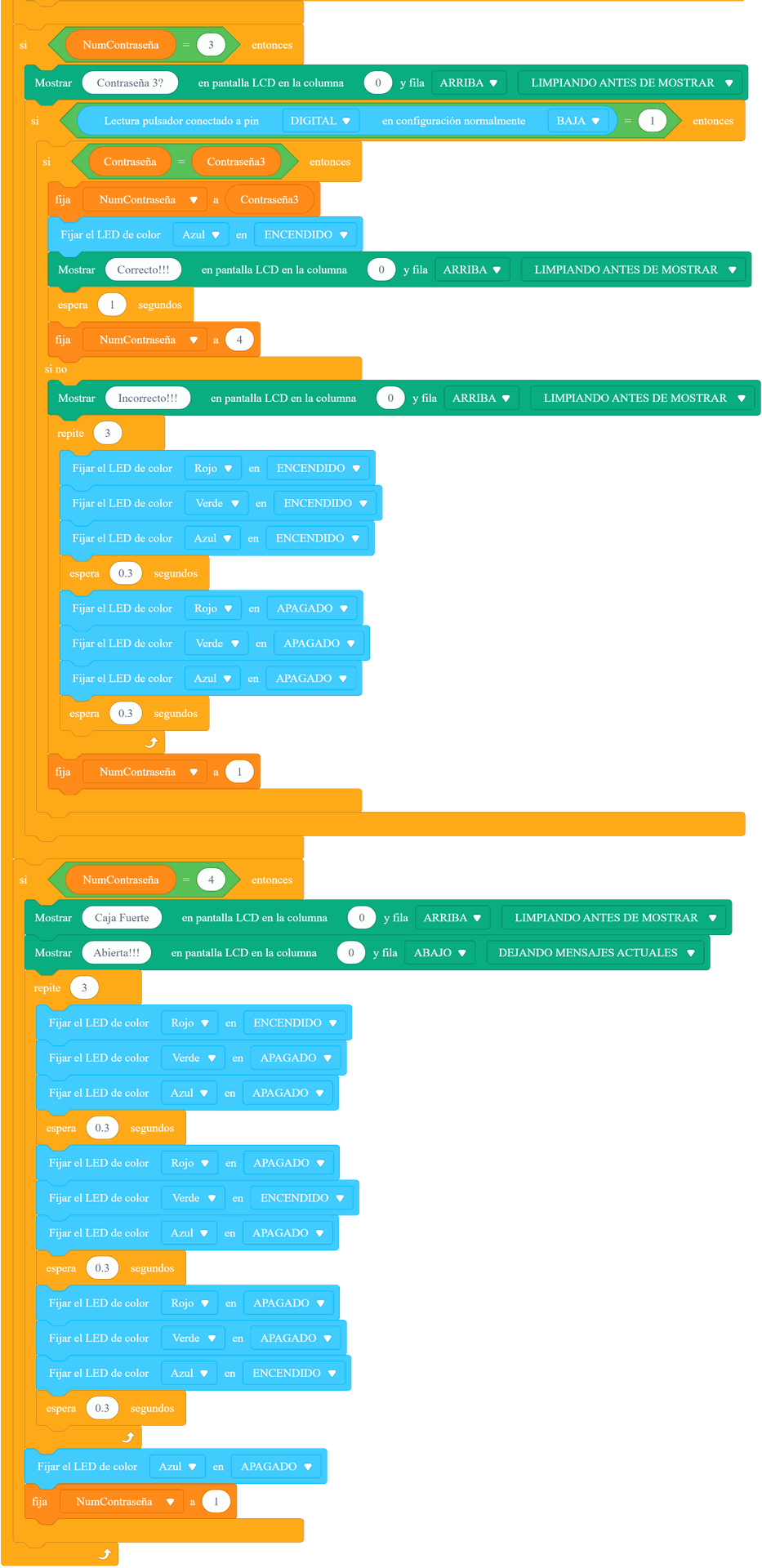

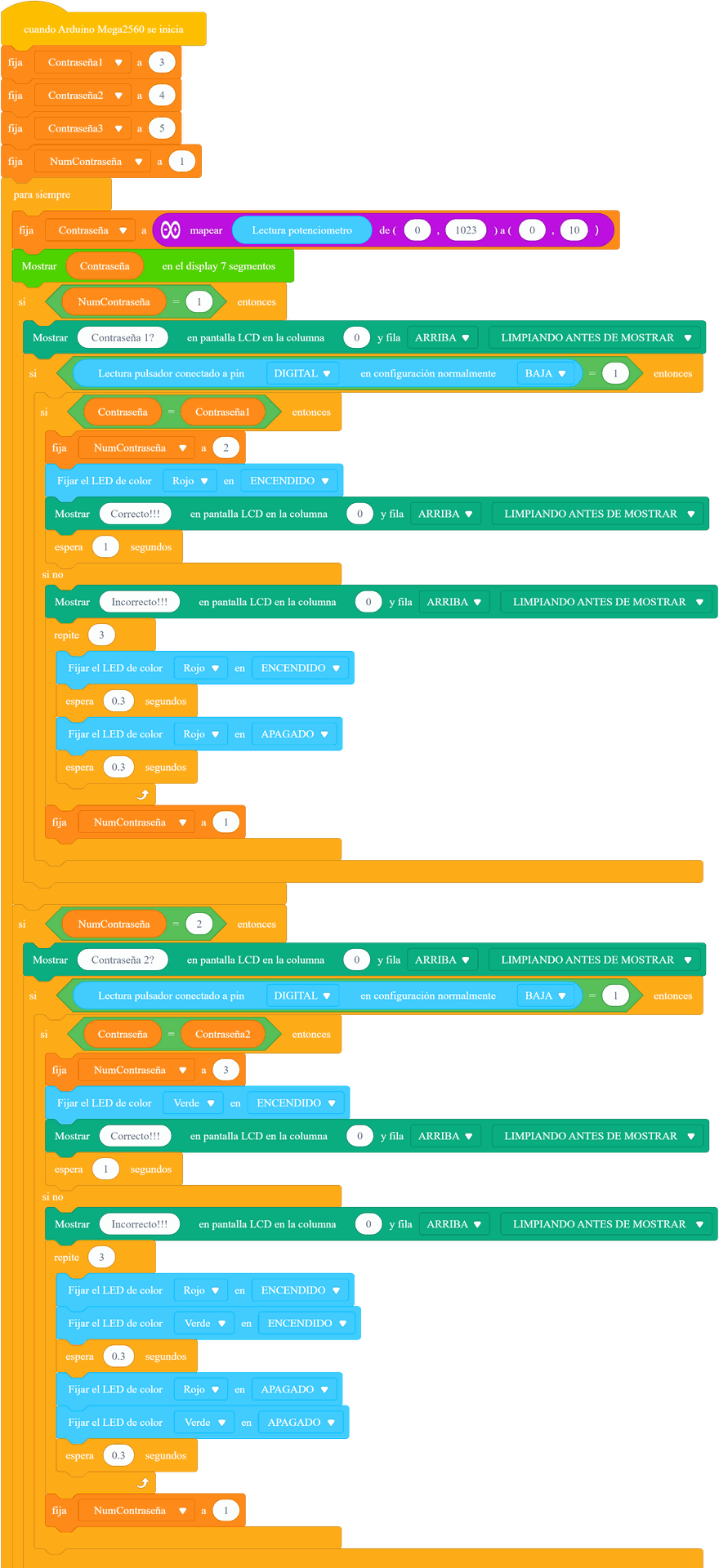

Solución (C/C++)
// Incluir las librerías necesarias
#include <MentorBitDisplay.h>
#include <MentorBitPantallas.h>
// Declaración de instancia de la clase
MentorBitDisplay miMentorBitDisplay;
MentorBitPantallas miMentorBitPantallas;
// Crear las variables a utilizar
int Contrasena;
int Contrasena1 = 3;
int Contrasena2 = 4;
int Contrasena3 = 5;
int NumContrasena = 1;
// Definir los pines en los que van conectados los componentes electrónicas
#define LEDAzul 7
#define LEDVerde 6
#define LEDRojo 5
// Inicialización del sketch
void setup() {
// Inicializar Display 7 segmentos
miMentorBitDisplay.inicializarDisplay();
// Inicializar pantalla LCD
miMentorBitPantallas.inicializarLCD();
miMentorBitPantallas.lcd.backlight();
miMentorBitPantallas.lcd.clear();
// Indicar los pines que serían salidas
pinMode(LEDRojo, OUTPUT);
pinMode(LEDVerde, OUTPUT);
pinMode(LEDAzul, OUTPUT);
// Imprimir por Display un 0
miMentorBitDisplay.imprimir(0);
}
void loop() {
// Cambiar el valor de la variable Contrasena respecto al potenciómetro
Contrasena = map(analogRead(A0), 0, 1023, 0, 11);
// Imprimir por Display el valor de la variable Contrasena
miMentorBitDisplay.imprimir(Contrasena);
// En caso de poner la primera Contraseña
if(NumContrasena == 1){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 1?");
// Esperar 0.2 segundos
delay(200);
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la primera contraseña
if(Contrasena == Contrasena1){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 2;
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Rojo
digitalWrite(LEDRojo,1);
// Esperar 1 segundo
delay(1000);
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Led Rojo
digitalWrite(LEDRojo,1);
// Esperar 0.3 segundos
delay(300);
// Apagar Led Rojo
digitalWrite(LEDRojo,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable NumContrasena a 1
NumContrasena = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// En caso de poner la segunda Contraseña
if(NumContrasena == 2){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 2?");
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la segunda contraseña
if(Contrasena == Contrasena2){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 3;
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Verde
digitalWrite(LEDVerde,1);
// Esperar 1 segundo
delay(1000);
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Leds Rojo y Verde
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,1);
// Esperar 0.3 segundos
delay(300);
//Apagar LEds Rojo y Vender
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable NumContrasena a 1
NumContrasena = 1;
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// En caso de poner la tercera Contraseña
if(NumContrasena == 3){
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 3?");
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la tercera contraseña
if(Contrasena == Contrasena3){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 4;
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Azul
digitalWrite(LEDAzul,1);
// Esperar 1 segundo
delay(1000);
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Leds Rojo, Verde y Azul
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,1);
digitalWrite(LEDAzul,1);
// Esperar 0.3 segundos
delay(300);
// Apagar Leds Rojo, Verde y Azul
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable a 1
NumContrasena = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// Este valor de la variable se alcanza cuando se han acetado las contraseñas
if(NumContrasena == 4){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Caja Fuerte");
miMentorBitPantallas.lcd.setCursor(0,1);
miMentorBitPantallas.lcd.print("Abierta!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender el Led Rojo y Apagar los Leds Verde y Azul
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
// Encender el Led Verde y Apagar los Leds Rojo y Azul
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,1);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
// Encender el Led Azul y Apagar los Leds Rojo y Verde
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,1);
// Esperar 0.3 segundos
delay(300);
}
// Apagar el Led Azul
digitalWrite(LEDAzul,0);
// Cambiar el valor de la variable a 1
NumContrasena = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}

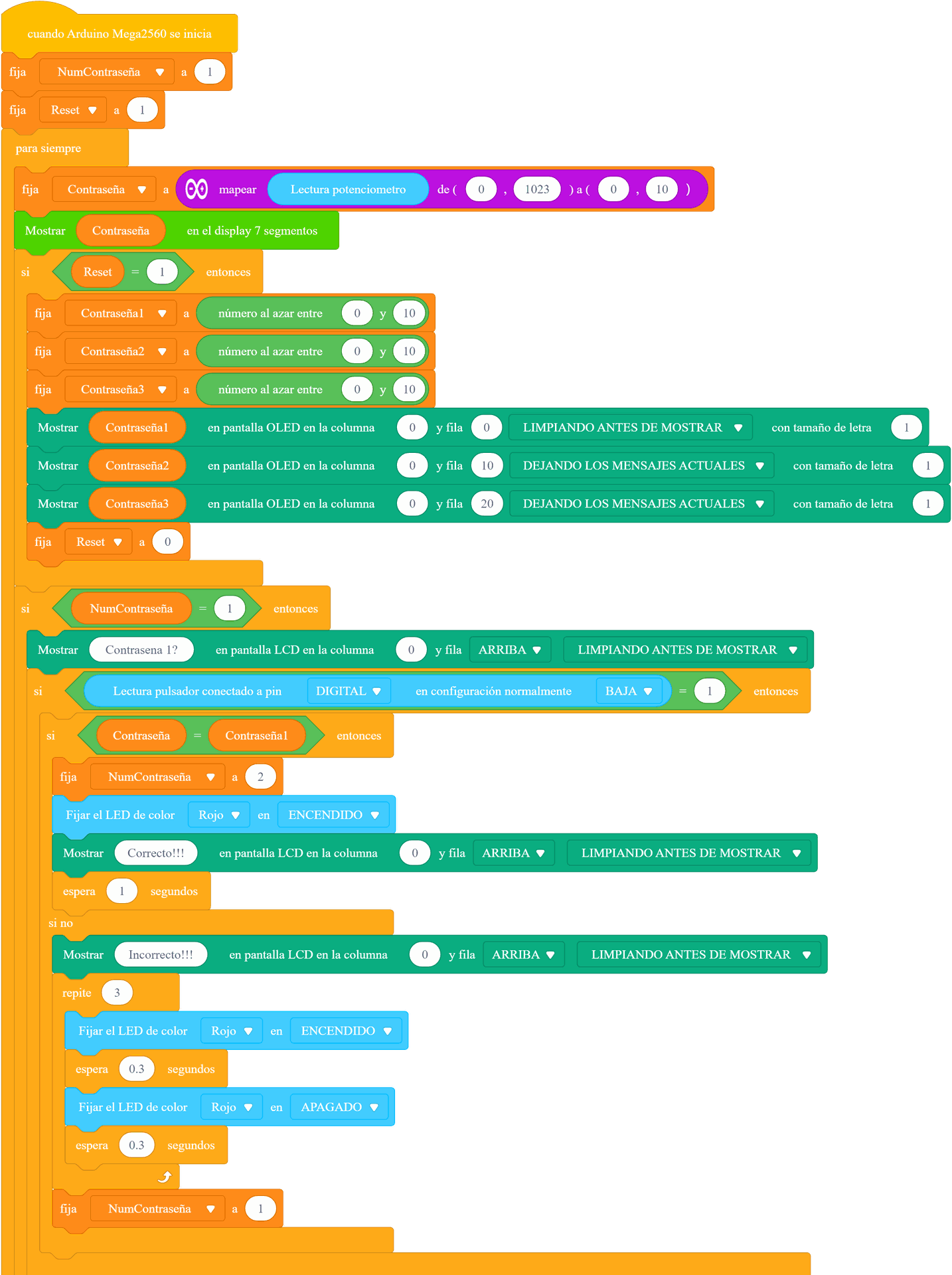

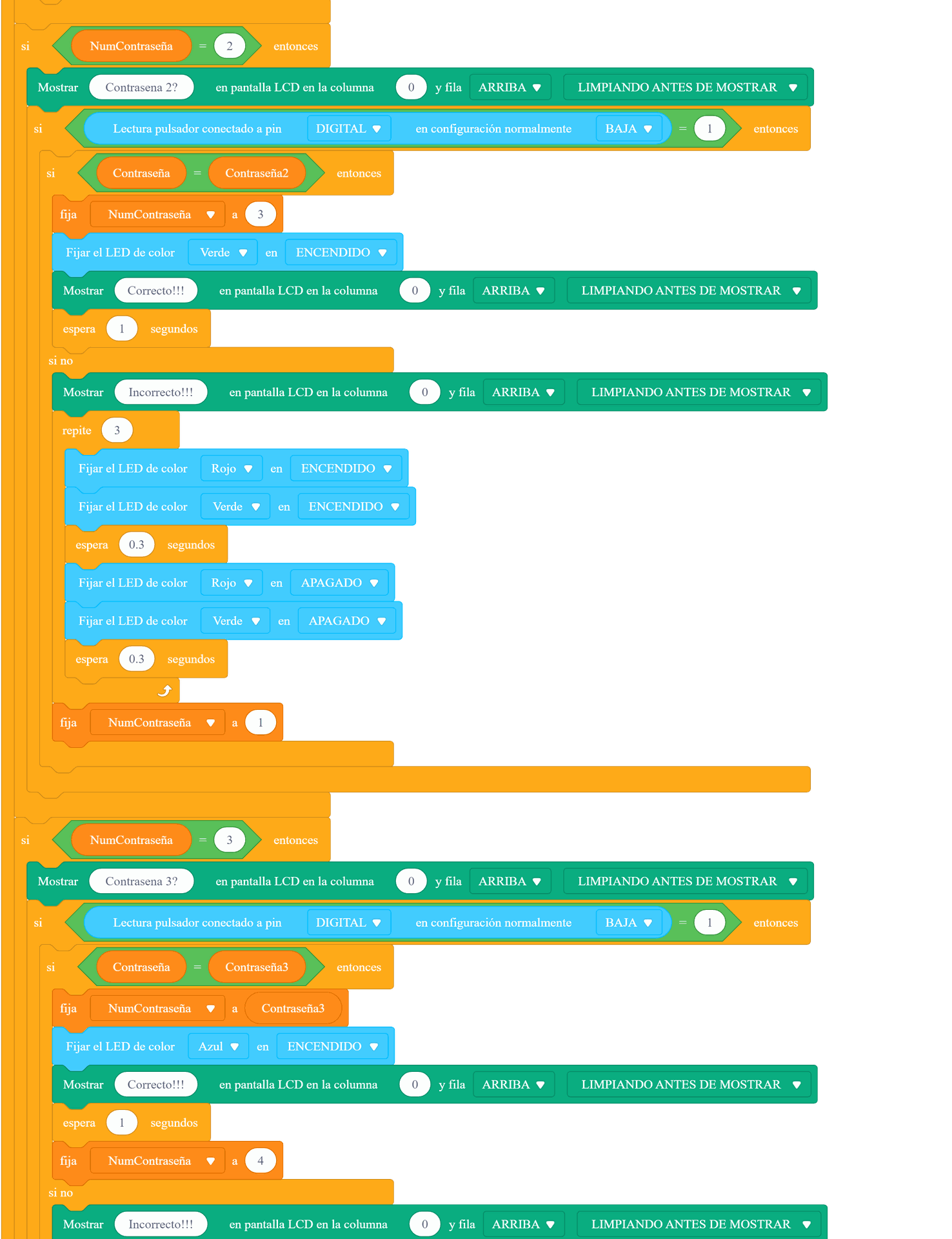

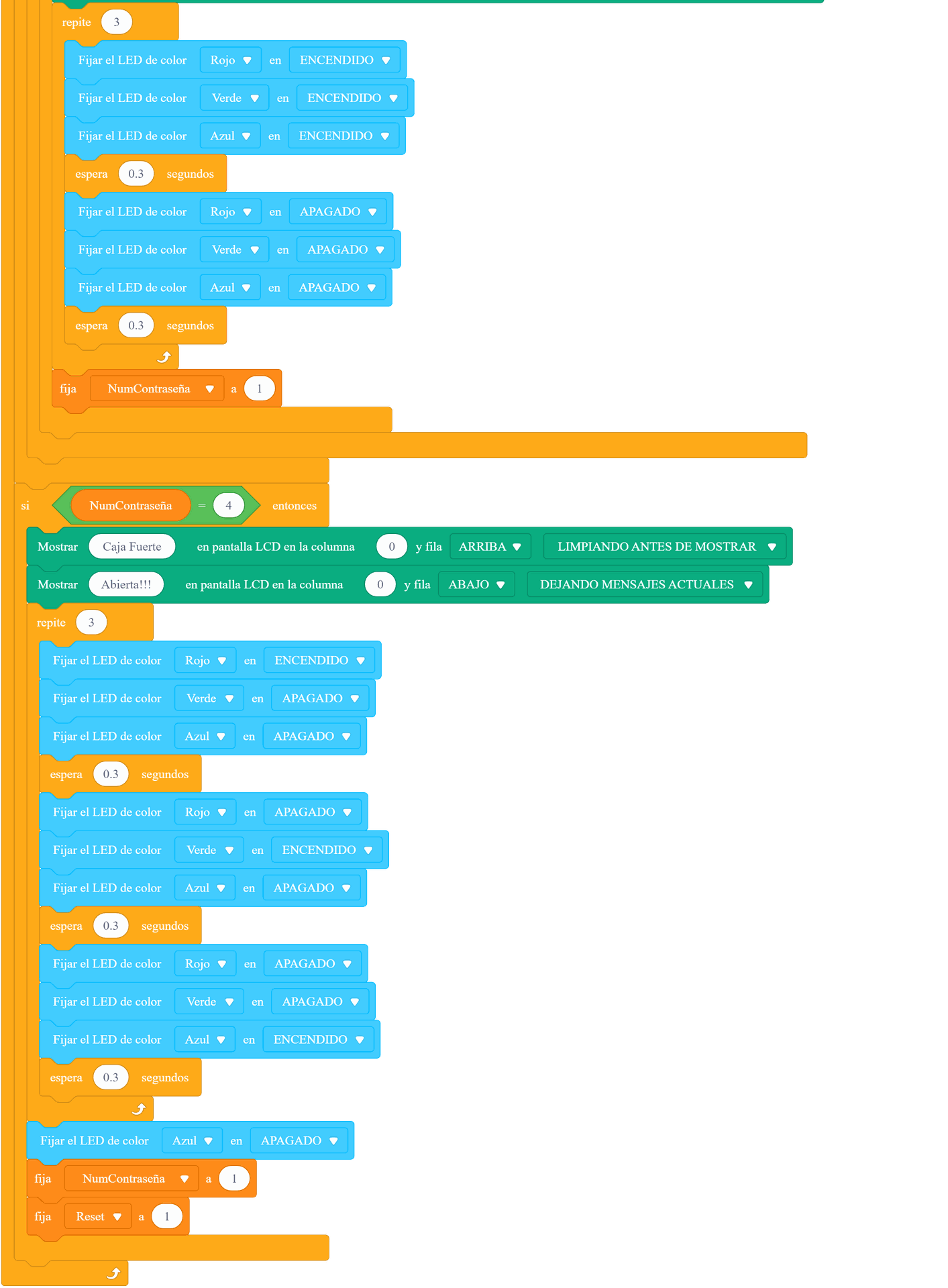

Desafío adicional:
Agrega al sistema una funcionalidad extra para hacer la caja fuerte más desafiante. En lugar de que los tres números de la combinación sean predefinidos, haz que estos sean generados de manera aleatoria al inicio del programa. De esta forma, cada vez que se reinicie el sistema o se abra la caja fuerte, la combinación cambiará automáticamente.
Requisito: Al inicio del programa, los tres números de la combinación deben ser generados de forma aleatoria en el rango de 0 a 10.
Reinicio: Una vez que el alumno haya abierto la caja fuerte (es decir, cuando se acierten los 3 números), el sistema deberá reiniciar y generar una nueva combinación aleatoria para que el proceso pueda repetirse con una nueva clave secreta.
Pista 1
Para hacer que una contraseña sea un número aleatorio, puedes utilizar el bloque, número al azar:
Solución (C/C++)
// Mostramos las contraseñas por la OLED, para no tener que realizar muchos intentos
// Incluir las librerías necesarias
#include <MentorBitDisplay.h>
#include <MentorBitPantallas.h>
#include <MentorBit.h>
#include <MentorBitDataLogger.h>
// Declaración de instancia de la clase
MentorBitDisplay miMentorBitDisplay;
MentorBitPantallas miMentorBitPantallas;
MentorBit miMentorBit;
MentorBitDataLogger miDataLogger;
// Crear las variables a utilizar
int Contrasena;
int Contrasena1;
int Contrasena2;
int Contrasena3;
int NumContrasena = 1;
int Reset = 1;
// Definir los pines en los que van conectados los componentes electrónicas
#define LEDAzul 7
#define LEDVerde 6
#define LEDRojo 5
// Inicialización del sketch
void setup() {
// Inicializar Display 7 segmentos
miMentorBitDisplay.inicializarDisplay();
// Inicializar pantalla LCD
miMentorBitPantallas.inicializarLCD();
miMentorBitPantallas.lcd.backlight();
miMentorBitPantallas.lcd.clear();
// Indicar los pines que serían salidas
pinMode(LEDRojo, OUTPUT);
pinMode(LEDVerde, OUTPUT);
pinMode(LEDAzul, OUTPUT);
// Imprimir por Display un 0
miMentorBitDisplay.imprimir(0);
}
void loop() {
// Cambiar el valor de la variable Contrasena respecto al potenciómetro
Contrasena = map(analogRead(A0), 0, 1023, 0, 11);
// Imprimir por Display el valor de la variable Contrasena
miMentorBitDisplay.imprimir(Contrasena);
// En caso de que el valor de la variable Reset sea 1
if(Reset == 1){
// Cambiar el valor de las variables a un número aleatorio entre 0 y 10;
Contrasena1 = random(0, 10);
Contrasena2 = random(0, 10);
Contrasena3 = random(0, 10);
// Cambiar el valor de la variable a 0
Reset = 0;
// Inicializamos y configuramos la pantalla OLED
miMentorBitPantallas.inicializarOLED();
miMentorBitPantallas.oled.setTextColor(SSD1306_WHITE);
miMentorBitPantallas.oled.setTextSize(1);
// Mostramos las contraseñas por la OLED, para no tener que realizar muchos intentos
miMentorBitPantallas.oled.clearDisplay();
miMentorBitPantallas.oled.setCursor(0,0);
miMentorBitPantallas.oled.println(Contrasena1);
miMentorBitPantallas.oled.setCursor(0,15);
miMentorBitPantallas.oled.println(Contrasena2);
miMentorBitPantallas.oled.setCursor(0,30);
miMentorBitPantallas.oled.println(Contrasena3);
miMentorBitPantallas.oled.display();
}
// En caso de poner la primera Contraseña
if(NumContrasena == 1){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 1?");
// Esperar 0.2 segundos
delay(200);
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la primera contraseña
if(Contrasena == Contrasena1){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 2;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Rojo
digitalWrite(LEDRojo,1);
// Esperar 1 segundo
delay(1000);
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Led Rojo
digitalWrite(LEDRojo,1);
// Esperar 0.3 segundos
delay(300);
// Apagar Led Rojo
digitalWrite(LEDRojo,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable NumContrasena a 1
NumContrasena = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// En caso de poner la segunda Contraseña
if(NumContrasena == 2){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 2?");
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la segunda contraseña
if(Contrasena == Contrasena2){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 3;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Verde
digitalWrite(LEDVerde,1);
// Esperar 1 segundo
delay(1000);
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Leds Rojo y Verde
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,1);
// Esperar 0.3 segundos
delay(300);
//Apagar LEds Rojo y Vender
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable NumContrasena a 1
NumContrasena = 1;
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// En caso de poner la tercera Contraseña
if(NumContrasena == 3){
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Contrasena 3?");
// Leer el pin digital 23, siendo este el botón normalmente en baja
if(digitalRead(23) == 1){
// Comparar los valores de Contraseña con el valor de la tercera contraseña
if(Contrasena == Contrasena3){
// Cambiar el valor de la variable NumContrasena
NumContrasena = 4;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Correcto!!!");
// Encender Led Azul
digitalWrite(LEDAzul,1);
// Esperar 1 segundo
delay(1000);
// Limpiar pantalla LCD
miMentorBitPantallas.lcd.clear();
}
// En caso de que los valores de las variables no sean iguales
else{
// Cambiar el valor de la variable NumContrasena
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Incorrecto!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender Leds Rojo, Verde y Azul
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,1);
digitalWrite(LEDAzul,1);
// Esperar 0.3 segundos
delay(300);
// Apagar Leds Rojo, Verde y Azul
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
}
// Cambiar el valor de la variable a 1
NumContrasena = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
}
// Este valor de la variable se alcanza cuando se han acetado las contraseñas
if(NumContrasena == 4){
// Imprimir por pantalla LCD el estado del Sistema
miMentorBitPantallas.lcd.setCursor(0,0);
miMentorBitPantallas.lcd.print("Caja Fuerte");
miMentorBitPantallas.lcd.setCursor(0,1);
miMentorBitPantallas.lcd.print("Abierta!!!");
// Bucle que se repite 3 veces
for(int i = 0; i < 3; i++){
// Encender el Led Rojo y Apagar los Leds Verde y Azul
digitalWrite(LEDRojo,1);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
// Encender el Led Verde y Apagar los Leds Rojo y Azul
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,1);
digitalWrite(LEDAzul,0);
// Esperar 0.3 segundos
delay(300);
// Encender el Led Azul y Apagar los Leds Rojo y Verde
digitalWrite(LEDRojo,0);
digitalWrite(LEDVerde,0);
digitalWrite(LEDAzul,1);
// Esperar 0.3 segundos
delay(300);
}
// Apagar el Led Azul
digitalWrite(LEDAzul,0);
// Cambiar los valores de las variables a 1
NumContrasena = 1;
Reset = 1;
// Limpiar la pantalla LCD
miMentorBitPantallas.lcd.clear();
}
}
| Vistas | |
|---|---|
| 13 | Número de vistas |
| 13 | Vistas de miembros |
| 0 | Vistas públicas |
| Acciones | |
|---|---|
| 0 | Gustos |
| 0 | No me gusta |
| 0 | Comentarios |
