Componentes de un brazo robótico

Sensores

Los sensores son los "ojos", "oídos" y "piel" del brazo robótico. Recogen todo tipo de información del entorno, y la transmiten al controlador para que el robot pueda tomar decisiones.

Tipos de sensores:

• Sensores de proximidad: Detectan si hay un objeto cerca del brazo sin necesidad de contacto físico. Se usan para evitar colisiones o posicionar correctamente la herramienta terminal.

• Sensores táctiles: Detectan presión o contacto físico. Ayudan al brazo a manipular objetos delicados, como en aplicaciones médicas o electrónicas.

• Sensores de fuerza y par: Miden la cantidad de fuerza aplicada por el brazo y las articulaciones. Son esenciales para tareas que requieren precisión, como ensamblajes delicados.

• Sensores ópticos: Usados para detectar luz o diferenciar colores. Comunes en brazos robóticos que necesitan identificar objetos o trabajar en líneas de producción.

• Sensores de posición: Determinan la posición angular de las articulaciones del brazo para asegurarse de que estén en el lugar correcto.

Actuadores

Los actuadores son los "músculos" del brazo robótico. Transforman la energía en movimiento, permitiendo que las articulaciones se muevan de acuerdo con las instrucciones del controlador.

Tipos de actuadores:

• Motores eléctricos: Comunes en robots pequeños y medianos. Proporcionan movimiento rotacional o lineal.

• Servomotores: Una combinación de motor, controlador y sensor. Ofrecen movimientos precisos y controlados, ideales para aplicaciones que requieren alta precisión.

• Actuadores hidráulicos: Utilizan líquidos a alta presión para generar fuerza. Se usan en robots de gran tamaño que requieren manipular cargas pesadas.

• Actuadores neumáticos: Utilizan aire comprimido para generar movimientos rápidos y suaves. Son ligeros y económicos, pero menos precisos que los hidráulicos o eléctricos.

Controlador

El controlador es el "cerebro" del brazo robótico. Procesa la información recibida de los sensores y envía comandos a los actuadores para realizar las tareas.

Funciones del controlador:

• Interpretar datos de los sensores.

• Ejecutar el programa que controla las acciones del robot.

• Sincronizar el movimiento de las articulaciones para garantizar que el brazo funcione de manera eficiente y segura.

• Comunicarse con otros sistemas, como ordenadores o redes industriales, para coordinarse con otros robots o equipos.

Fuente de Energía

La fuente de energía es lo que alimenta al brazo robótico, proporcionando la energía necesaria para que funcione.

Tipos de fuentes de energía:

• Baterías: Se caracterizan por su función portátil, y son utilizadas en robots móviles o en lugares sin acceso a corriente eléctrica.

• Corriente eléctrica: La fuente más común en brazos robóticos industriales, conectados directamente a la red eléctrica.

• Sistemas hidráulicos: Proporcionan energía mediante líquidos a presión para robots grandes o que necesitan manejar cargas pesadas.

• Sistemas neumáticos: Utilizan aire comprimido para robots que requieren movimientos rápidos y ligeros.

Efector final

El efector final o herramienta terminal, es la parte del brazo que interactúa directamente con los objetos o el entorno. Se encuentra en el extremo del brazo y está diseñada para tareas específicas.

Tipos de herramientas terminales:

• Pinzas: Utilizadas para sujetar objetos. Pueden ser simples (abrir/cerrar) o complejas (control de presión).

• Ventosas: Usadas para levantar objetos mediante succión, comunes en líneas de montaje.

• Herramientas de soldadura: Aplican calor o materiales de soldadura en procesos industriales.

• Cámaras: Integradas para inspección visual o tareas de reconocimiento de objetos.

• Cortadores o perforadores: Diseñados para trabajos de precisión, como cortar, taladrar o esculpir.

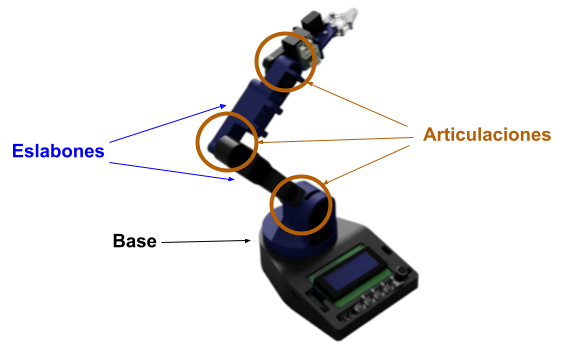

Cadena cinemática

La cadena cinemática o estructura mecánica es el "esqueleto" del brazo robótico, formado por segmentos y articulaciones que le dan forma y soporte.

Partes principales de la estructura:

• Segmentos/eslabones: Las partes rígidas que conectan las articulaciones. Pueden ser de metal, plástico u otros materiales resistentes.

• Articulaciones: Los puntos donde los segmentos se unen y que permiten el movimiento rotacional o lineal.

• Base: Proporciona estabilidad al brazo robótico y puede incluir mecanismos de rotación.

Interacción entre componentes

Interacciones

• Los sensores detectan el entorno y envían la información al controlador.

• El controlador interpreta los datos y envía instrucciones a los actuadores para mover las articulaciones.

• El efector final realiza la tarea asignada, como sujetar, soldar o inspeccionar.

• La fuente de energía alimenta todo el sistema, asegurando que funcione de manera continua.
