Tipos de Brazos Robóticos

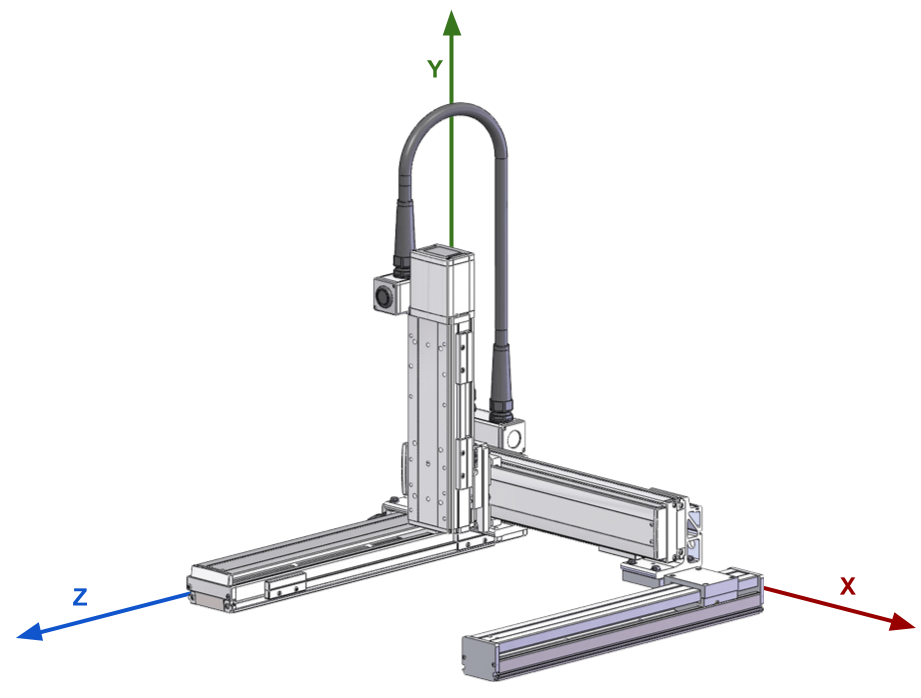

Cartesiano

También conocido como robot de pórtico, se mueve en líneas rectas a lo largo de los ejes X, Y y Z.

Es ideal para tareas de corte, ensamblaje y soldadura que requieren movimientos precisos en trayectorias lineales.

Ventajas

• Alta precisión.

• Estructura simple y fácil de programar.

Limitaciones

• Espacio de trabajo limitado a un área rectangular.

Cilíndrico

Su base gira, y el brazo puede moverse hacia arriba o hacia abajo y extenderse radialmente, creando un espacio de trabajo cilíndrico.

Común en tareas de ensamblaje o manejo de materiales.

Ventajas

• Espacio de trabajo más amplio que el cartesiano.

• Movimiento suave y eficiente.

Limitaciones

• Menor precisión en comparación con el cartesiano.

Esférico

También llamado robot polar, combina rotación, inclinación y extensión para formar un espacio de trabajo esférico.

Se utiliza en aplicaciones que requieren alcanzar diferentes ángulos, como el manejo de herramientas pesadas o exploración.

Ventajas

• Gran flexibilidad en el movimiento.

• Espacio de trabajo más amplio.

Limitaciones

• Estructura más compleja y mayor dificultad de programación.

Articulado

Similar a un brazo humano, tiene varias articulaciones rotacionales que le permiten alcanzar casi cualquier punto dentro de su espacio de trabajo.

Es el tipo más común en la industria automotriz y tareas complejas como soldadura o pintura.

Ventajas

• Alta flexibilidad y capacidad para trabajar en espacios reducidos.

• Ideal para tareas complejas en tres dimensiones.

Limitaciones

• Requiere un control más avanzado y mantenimiento más complejo.

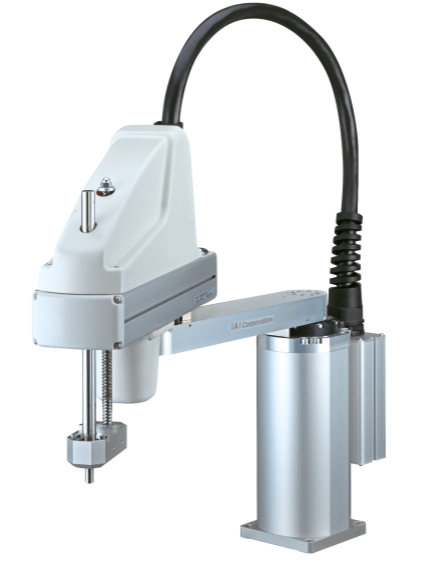

SCARA

SCARA significa "Selective Compliance Assembly Robot Arm" (Brazo Robótico de Ensamblaje de Cumplimiento Selectivo).

Tiene un diseño compacto con movimientos horizontales rápidos y precisos, ideal para ensamblaje y transporte de piezas pequeñas.

Ventajas

• Alta velocidad y precisión en movimientos horizontales.

• Muy eficiente para tareas repetitivas.

Limitaciones

• Espacio de trabajo más limitado verticalmente.

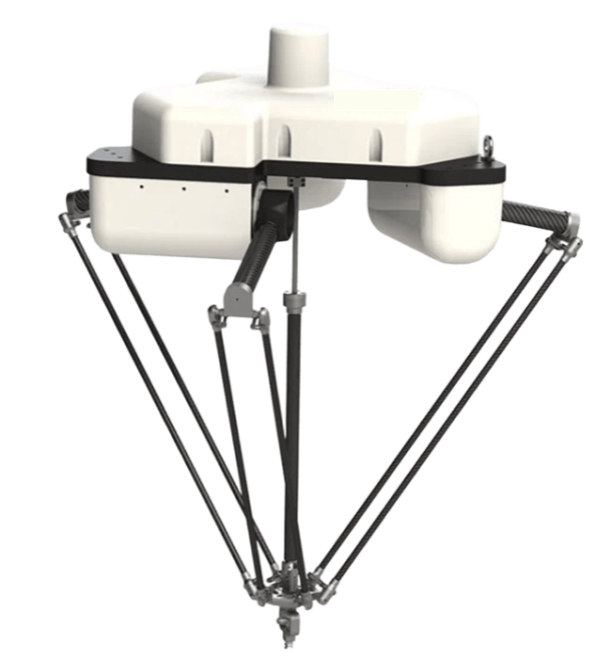

Delta

Está compuesto por varios brazos conectados a una base fija, formando una estructura triangular.

Se usa en aplicaciones de alta velocidad, como empaquetado o clasificación.

Ventajas

• Movimiento extremadamente rápido.

• Eficiente para manejar objetos ligeros.

Limitaciones

• No es adecuado para cargas pesadas o tareas que requieren precisión alta.

Colaborativo (Cobot)

Diseñado para trabajar junto a los humanos de manera segura, sin necesidad de barreras protectoras.

Es común en aplicaciones como ensamblaje ligero, inspección y manejo de objetos delicados.

Ventajas

• Seguro para operar cerca de humanos.

• Fácil de programar y usar.

Limitaciones

• Menor velocidad y fuerza en comparación con otros brazos industriales.

Interacciones

Interacción entre los Tipos de Brazos Robóticos

Cada tipo de brazo robótico está diseñado para una aplicación específica. Por ejemplo:

• Un brazo cartesiano es ideal para tareas de alta precisión en líneas rectas.

• Un brazo articulado o SCARA funciona mejor para tareas que requieren flexibilidad y movimientos rápidos.

• Los brazos colaborativos (cobots) son perfectos para ambientes donde trabajan humanos y robots.
