¿Cómo diseñar y como imprimir en 3D?

Fabricación Asistida por Ordenador (CAM)

La Fabricación Asistida por Ordenador (CAM) se refiere a todas aquellas herramientas de tipo software por ordenador, que nos sirven de ayuda en la fase final de fabricación de un producto. Una herramienta CAM nos permite traducir el modelo 3D obtenido a partir de una aplicación CAD, al lenguaje requerido por la máquina que se va a encargar de su fabricación, además de generar instrucciones específicas que tienen que ver con el proceso de fabricación y que no dependen del modelo.

Un software CAM puede servir para una máquina en exclusiva o para varias máquinas de características similares, dependiendo del tipo de máquina y del fabricante.

Aunque algunos de estos programas pueden incluir ciertas herramientas CAD, por lo general no están pensadas para crear o modificar el modelo 3D, ya que el diseño viene dado por el software CAD. La función del software CAM es configurar determinados parámetros que afectan al proceso de fabricación de la pieza, no al modelo en sí.

En el caso particular de las impresoras 3D, las herramientas CAM se suelen conocer por el nombre de laminadores o programas de corte. Los parámetros mínimos que hay que configurar en cualquiera de estas herramientas antes de una impresión son los siguientes:

• Posición y orientación de la pieza en la base de la impresora

• Segmentación de la pieza

• Tipo de material y temperaturas

• Diámetro de boquilla

• Resolución o altura de capa

• Densidad de la pieza y patrón de relleno

• Soportes

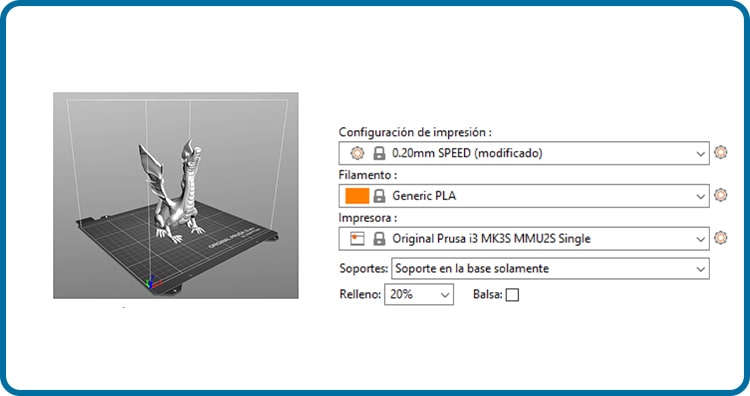

Hay varios programas sencillos como el PrusaControl o el Cura que nos permiten configurar la impresión de forma rápida y sencilla. Para un nivel más avanzado existen programas como el PrusaSlicer, que permiten configuraciones más complejas para tener un mayor control sobre la fabricación de las piezas.

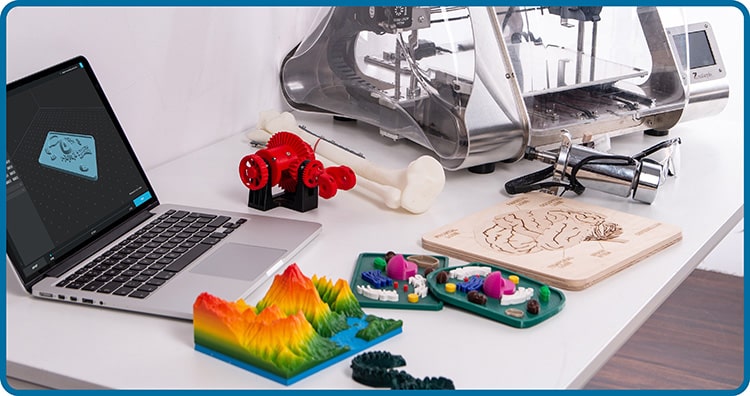

Manejo de las impresoras 3D

Después de diseñar el modelo 3D a través de una aplicación CAD y de configurar todo lo necesario para su fabricación mediante una herramienta CAM, solo queda una cosa pendiente, hacer uso físico de la impresora 3D para fabricar la pieza, y aunque en realidad esta fase del proceso no te va a ocupar mucho tiempo porque la impresora se encarga de casi todo de forma automática, es necesario conocer algunos aspectos básicos de las impresoras 3D para poder hacer uso de ellas con seguridad y obtener buenos resultados.

No es propósito de este curso aprender a utilizar herramientas CAM e impresoras 3D, ya que para eso tenemos otro curso específico, pero sí por lo menos adelantar cuáles son los aspectos fundamentales a tener en cuenta en el manejo de impresoras 3D:

• Encendido y apagado de la impresora 3D

• Menú general de la impresora

• Sistema de ejes X,Y,Z

• Sistema bowden o directo

• Aspectos generales sobre calibración

• Tipo de base, acero o cristal, con cama caliente o no

• Uso o no de lacas o adhesivos para mejorar adherencia a la base

• Cambio de filamento

• Precalentamiento y selección de material

• Selección de archivo .gcode a imprimir

• Iniciar impresión

• Extraer pieza impresa

• Movimiento manual de ejes

• Control manual de temperaturas

• Ventiladores

• Problemas comunes: atascos de filamento, falta de adherencia, ect…

• Mantenimiento: limpieza, engrase y aprietes
