Proyecto 3: Mini Linterna

¿En qué consiste este tercer proyecto?

El tercer proyecto será una mini linterna con llavero. Funcionará con una pila CR2016 de 3V y un LED blanco de 5mm, sin necesidad de resistencia de protección para la tensión de alimentación del circuito. La linterna deberá encenderse al pulsar un botón y apagarse al dejar de pulsar, pero para ahorrarnos el pulsador nos las tendremos que ingeniar con el propio diseño de la carcasa para lograr que al presionar la pieza se cierre el circuito y se produzca el encendido.

La mini linterna debe ser cómoda y práctica de usar, es decir, el diseño debe garantizar no ser necesario aplicar mucha fuerza para lograr el encendido, ni tampoco tener un encendido demasiado sensible, lo que implica que deberemos ser muy precisos en el diseño.

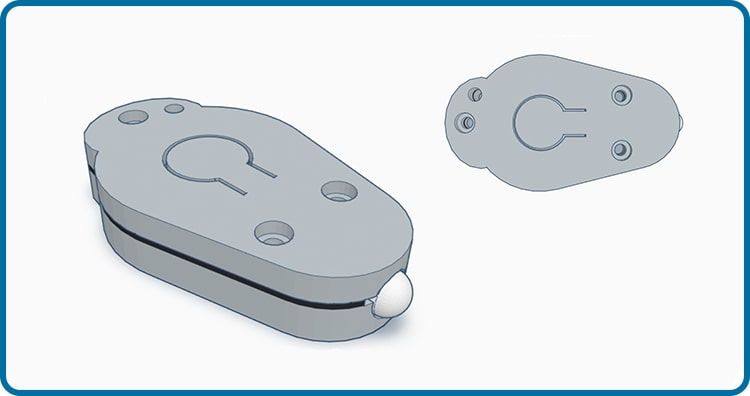

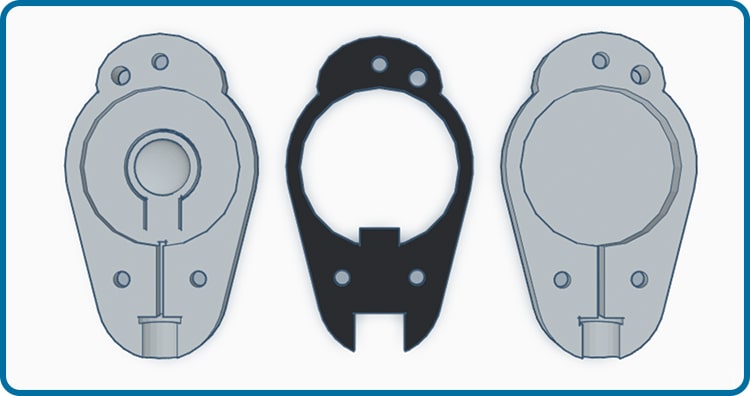

A efectos de diseño 3D tendremos tres piezas, la carcasa inferior, la carcasa superior con el pulsador, y una pieza intermedia que servirá para garantizar el apagado al dejar de pulsar. Las piezas quedarán unidas entre sí por medio de tres tornillos M2x6mm con tuerca.

Puedes personalizar el modelo, aunque es recomendable no alterar aquellas partes del diseño que puedan afectar a la funcionalidad del objeto. Ten en cuenta que este objeto tiene partes móviles, por lo que hay que prestar especial atención a las tolerancias de la impresora, de modo que las piezas encajen bien entre ellas sin quedar demasiado apretadas ni con demasiada holgura.

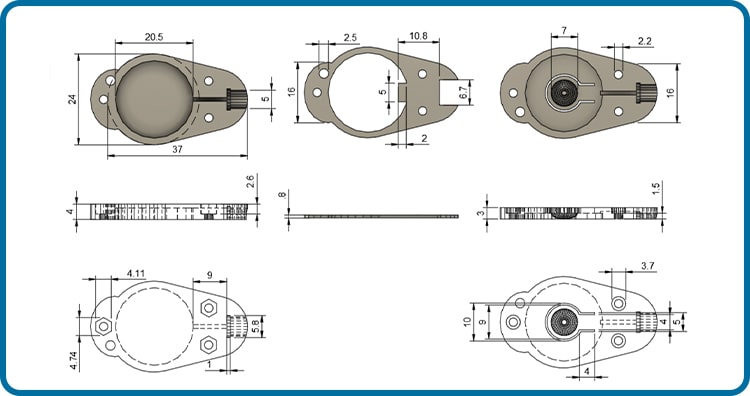

A continuación se mostrarán las vistas y medidas más relevantes del modelo para que te sirvan de guía durante el proyecto:
