Proyecto 2: Organizador Micro SD

¿En qué consiste este segundo proyecto?

El segundo proyecto propuesto consiste en diseñar un organizador de tarjetas micro SD, aunque también se puede personalizar el diseño para que en lugar de tarjetas nos permita guardar cualquier otra cosa que quepa en su interior.

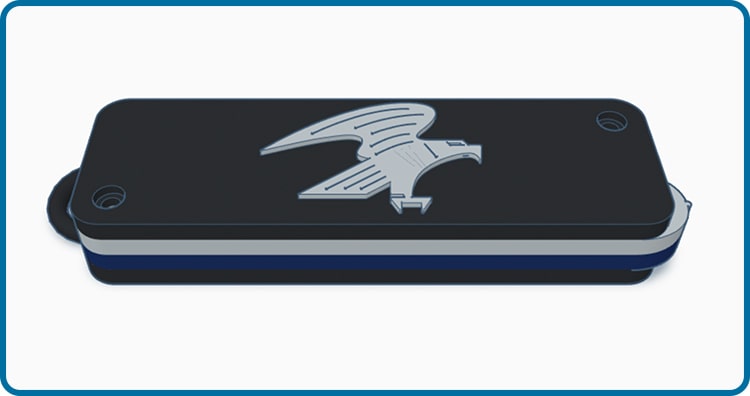

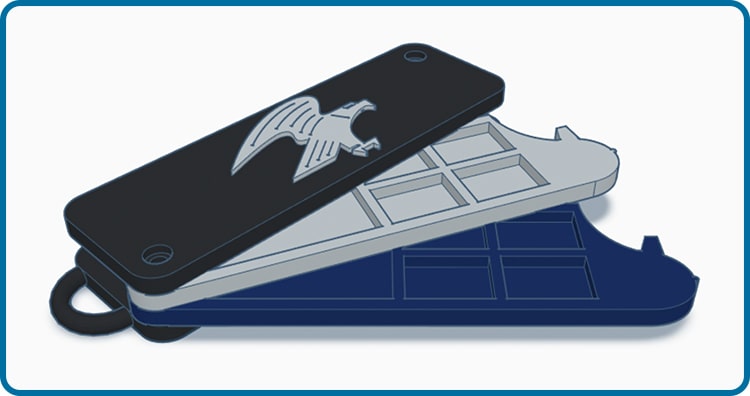

Este objeto tendrá una carcasa compuesta por una cara superior y otra inferior, así como de una o dos piezas interiores con los huecos necesarios para almacenar las tarjetas. En principio hemos dispuesto los huecos para poder almacenar 4 tarjetas micro SD y un adaptador de tarjeta SD por cada pieza interior. Opcionalmente podemos añadir una anilla o cualquier otra forma en un lateral con el fin de poder transportar el organizador en un llavero.

Se puede personalizar el modelo tanto como se quiera, aunque es recomendable no alterar aquellas partes del diseño que puedan afectar a la funcionalidad del objeto. Ten en cuenta que este objeto tiene partes móviles, por lo que hay que prestar especial atención a las tolerancias de la impresora, de modo que las piezas encajen bien entre ellas sin quedar demasiado apretadas ni con demasiada holgura.

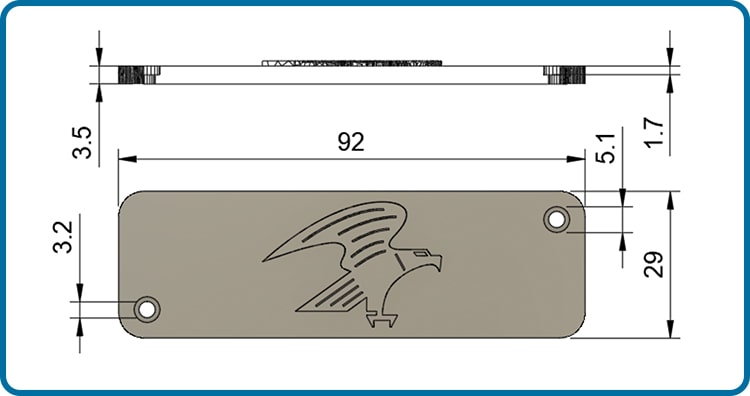

A continuación se mostrarán las vistas y medidas más relevantes del modelo para que te sirvan de guía durante el proyecto. En el caso particular de la cara superior, te propongo que busques un diseño en 2D que te guste en Thingiverse para incrustar una figura con relieve que adorne el organizador:

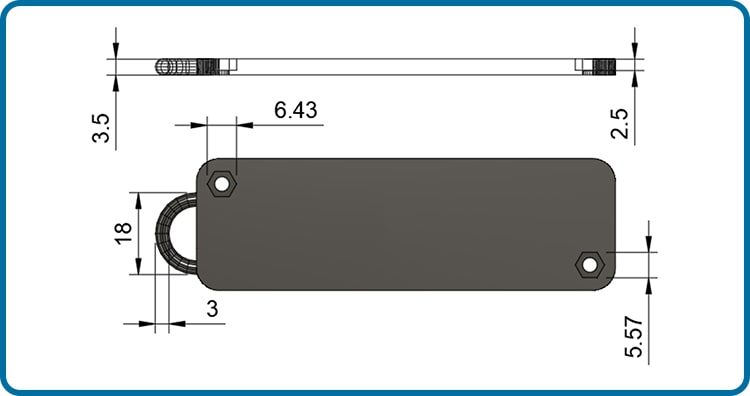

Presta especial atención a las dimensiones de los cilindros para el paso de los tornillos, así como de los huecos para ocultar la cabeza de los tornillos y las tuercas. Ten en cuenta que las tuercas van en la cara inferior, queda más bonito así.

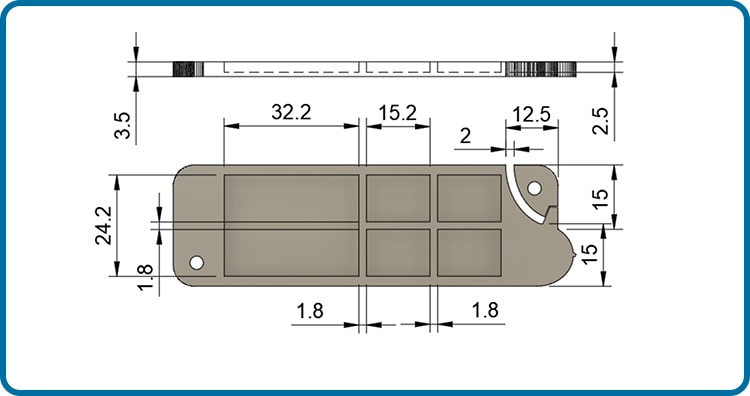

Con el diseño original puedes almacenar hasta 8 tarjetas micro SD y 2 adaptadores de tarjeta SD. Si no sueles utilizar tarjetas micro SD, puedes modificar las dimensiones y distribución de los huecos para almacenar cualquier otra cosa, pero ten en cuenta que cada pieza interior tiene una altura de 3.5mm, por lo dispones de una profundidad de entre 2.5 y 3mm como máximo.

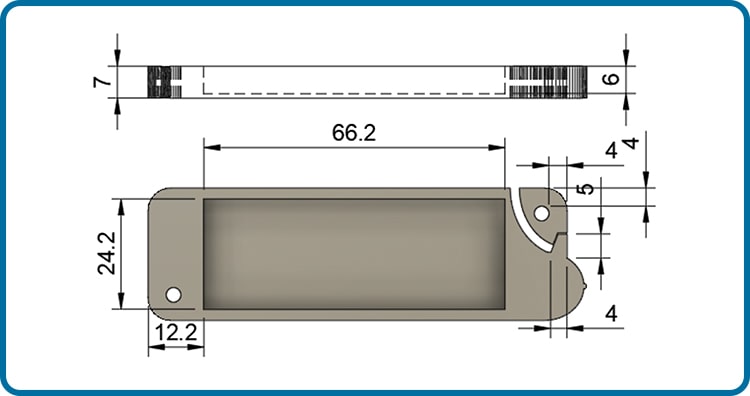

Una forma de ganar profundidad es utilizar una única pieza interior con el doble de altura. En la siguiente vista puedes ver las dimensiones máximas que puede tener el hueco.
