Botonera
Diseñado para el control direccional manual y la programación física. Incluye una cruceta central y varios pulsadores programables, permitiendo una interacción al estilo Beebot o Escornabot para introducir secuencias de movimientos sin necesidad de una interfaz externa.
En esta sección veremos como es el ensamblaje mecánico del Módulo de Botonera:

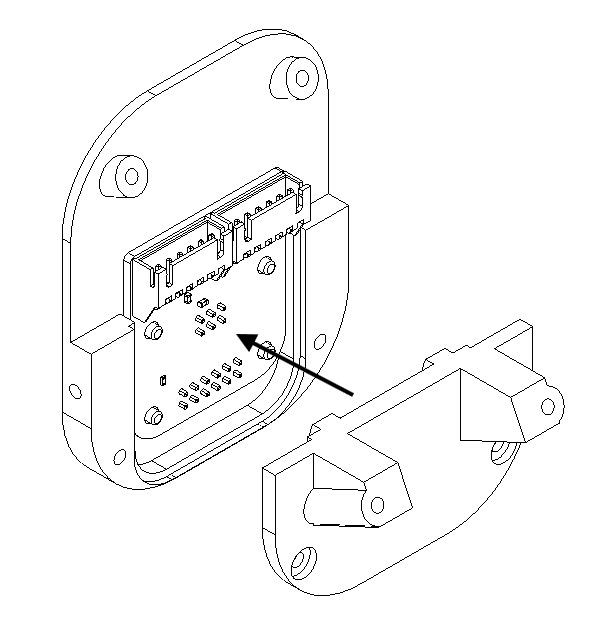

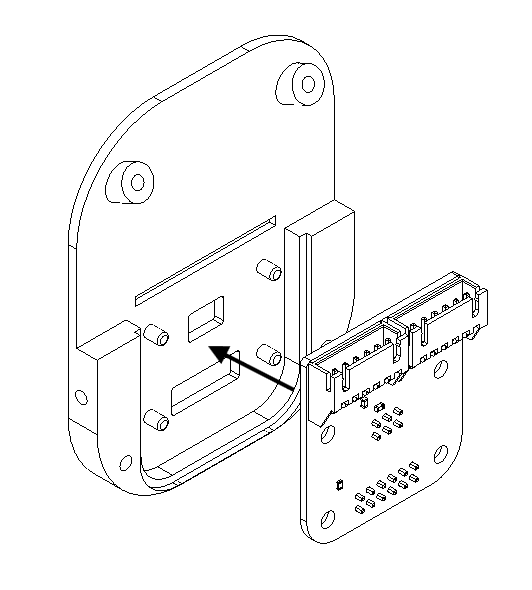

Comenzamos el montaje posicionando la PCB sobre la parte trasera de la que será nuestra mochila y sobre ella la fijaremos con la pieza impresa interna.

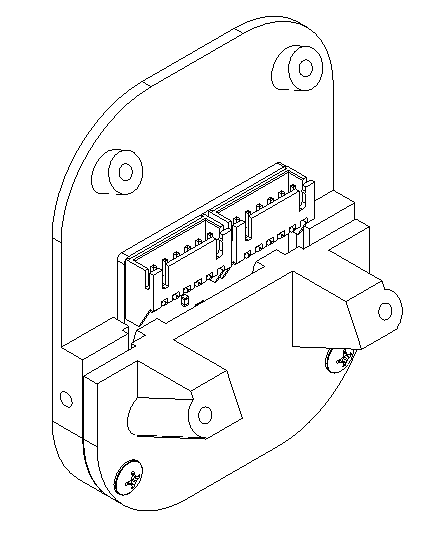

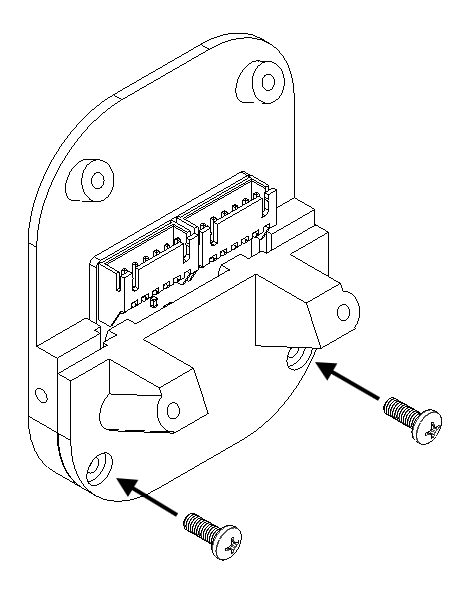

Fijamos este pequeño conjunto con 2 tornillos M3x5mm.

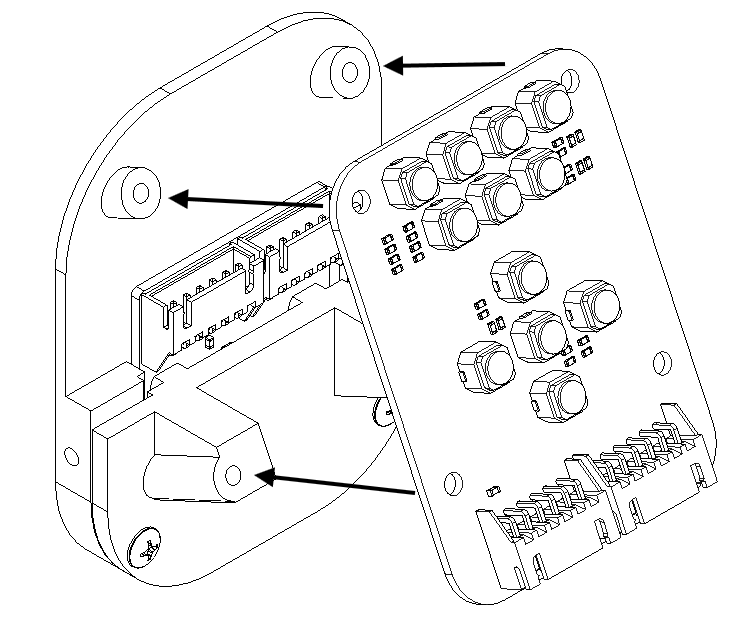

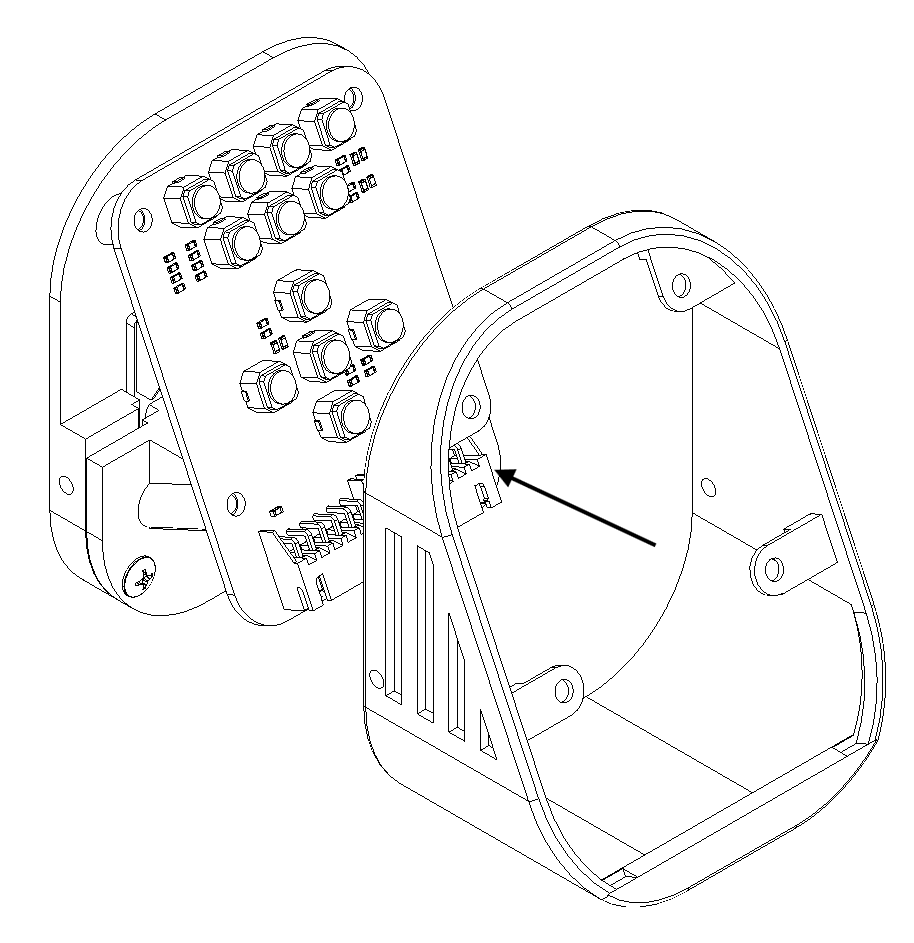

A continuació colocaremos la PCB de botonera haciendo que coincidan los huecos de los tornillos y colocaremos por encima La pieza C2B.

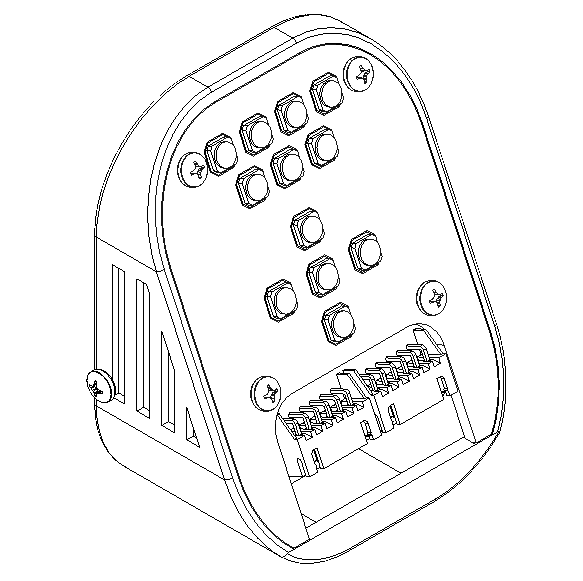

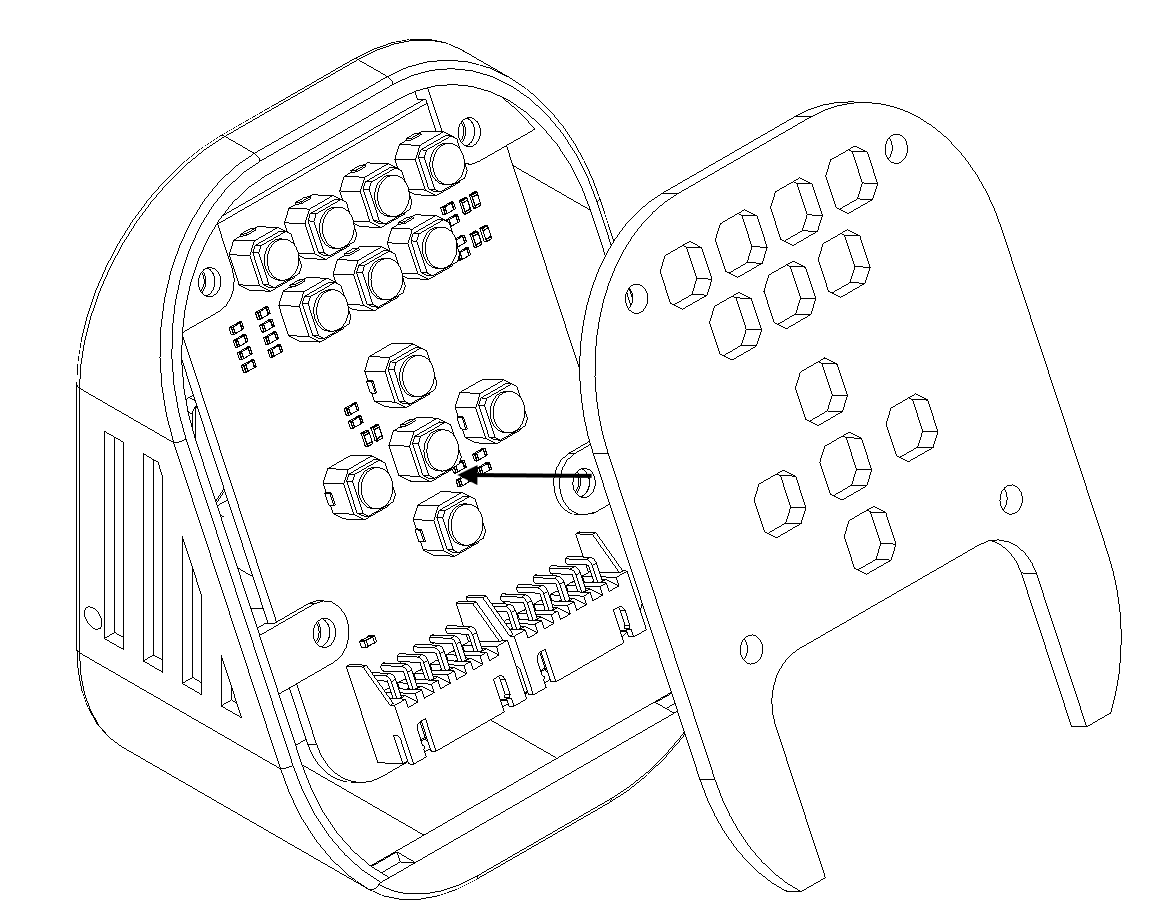

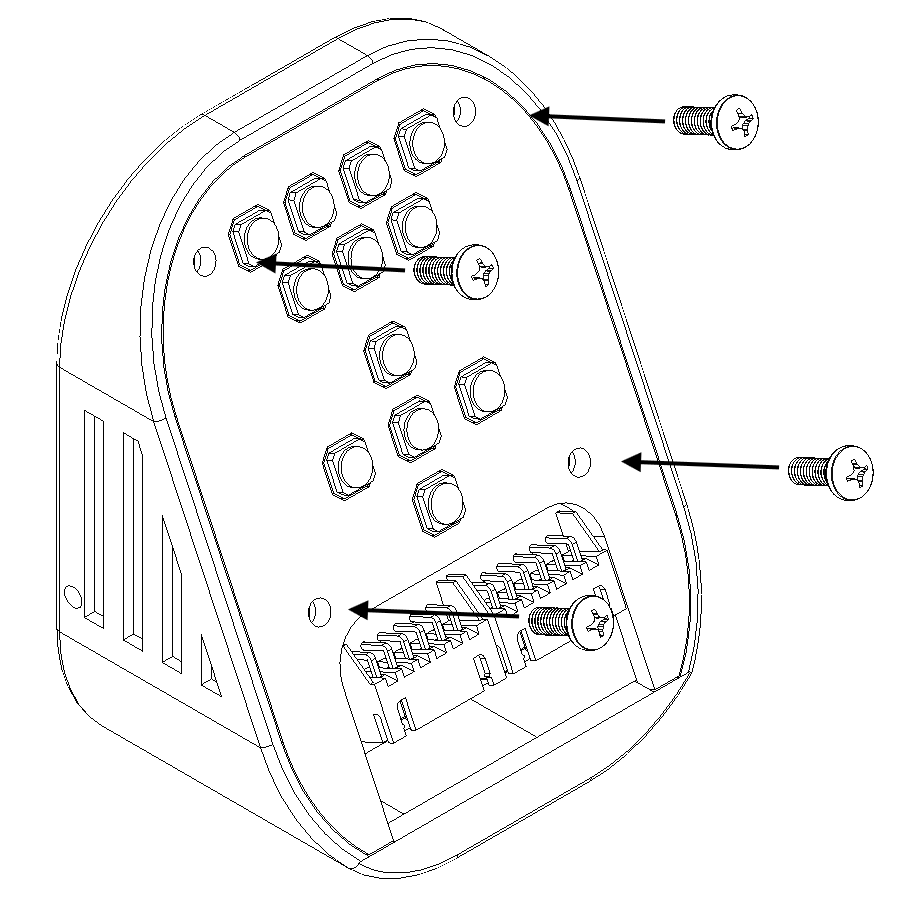

Apoyaremos la placa de metacrilato sobre la pieza impresa haciendo que coincidan los tornillos y asegurándonos que encaja bien con los botones de la PCB. Fijaremos el metacrilato y la pcb al resto de piezas con 4 tornillos M3x8mm.

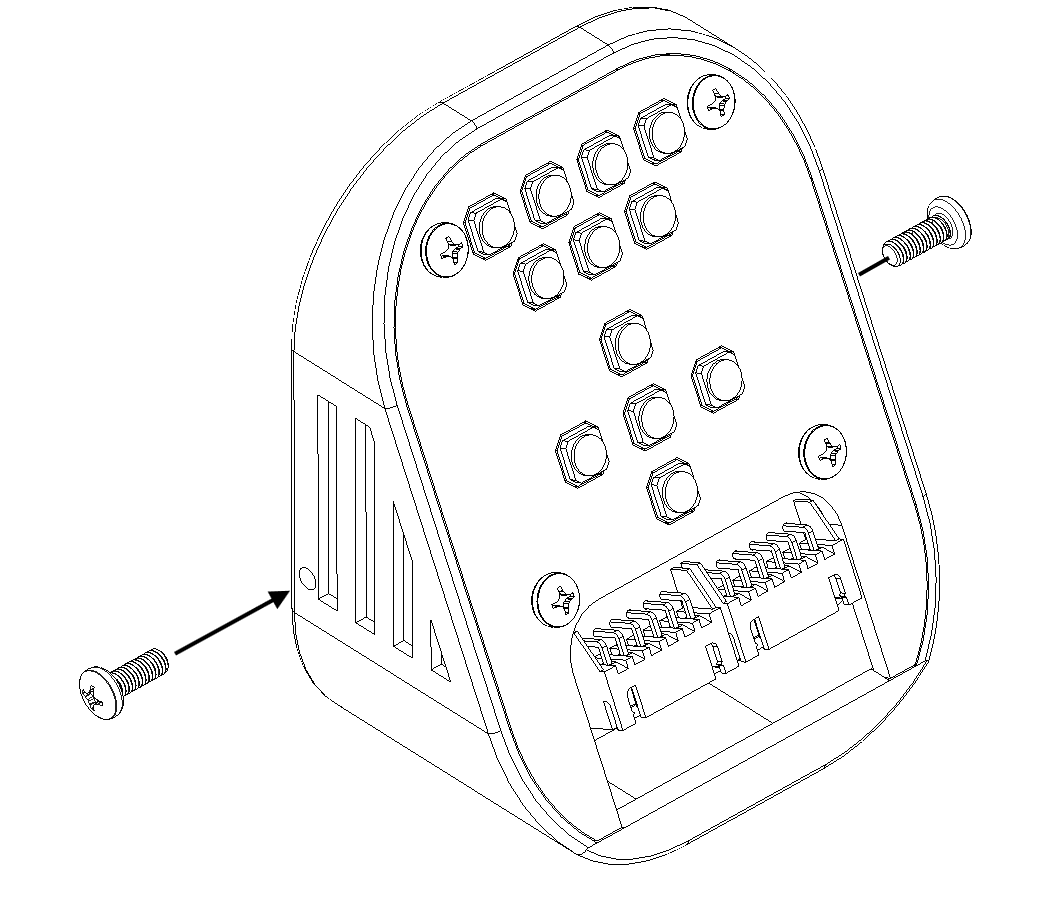

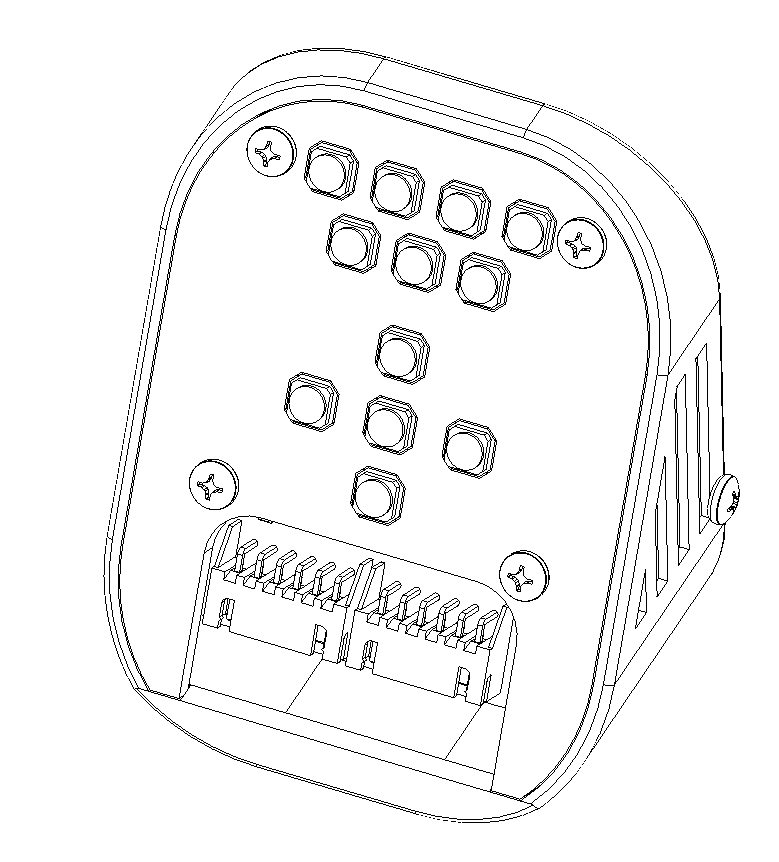

Para finalizar y asegurar u buen funcionamiento fijaremos todo con 2 tornillos laterales.
Vídeo de Montaje
En el siguiente vídeo puedes ver cómo se realiza el montaje del Módulo de Botonera:
