Conjunto Orbito

Para completar el montaje de Orbito necesitamos tener de todas las tardes previamente montadas,

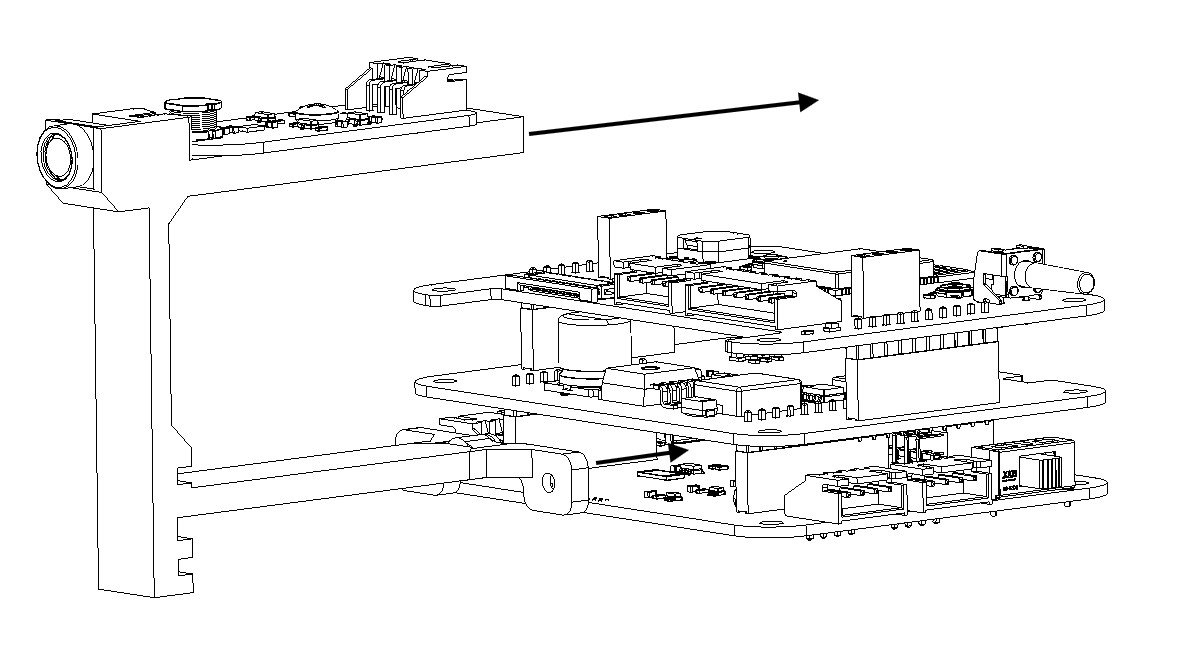

Comenzaremos insertando el Soporte de Cámara y Sensores dentro del pack de PCB.

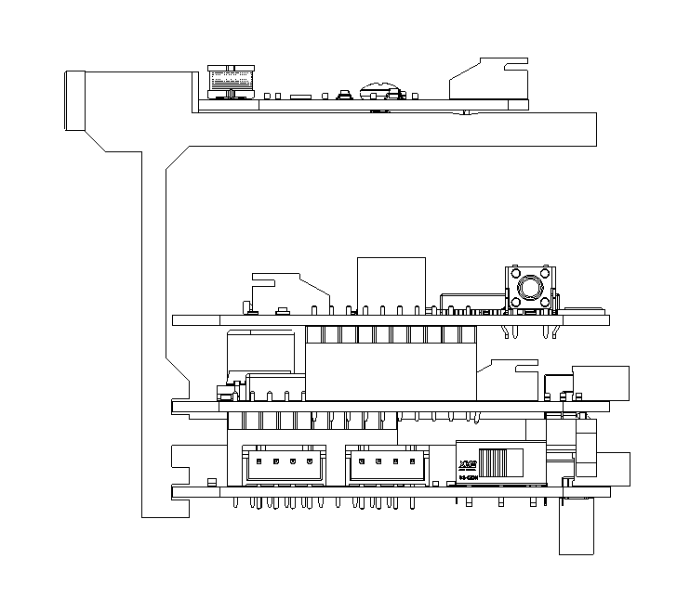

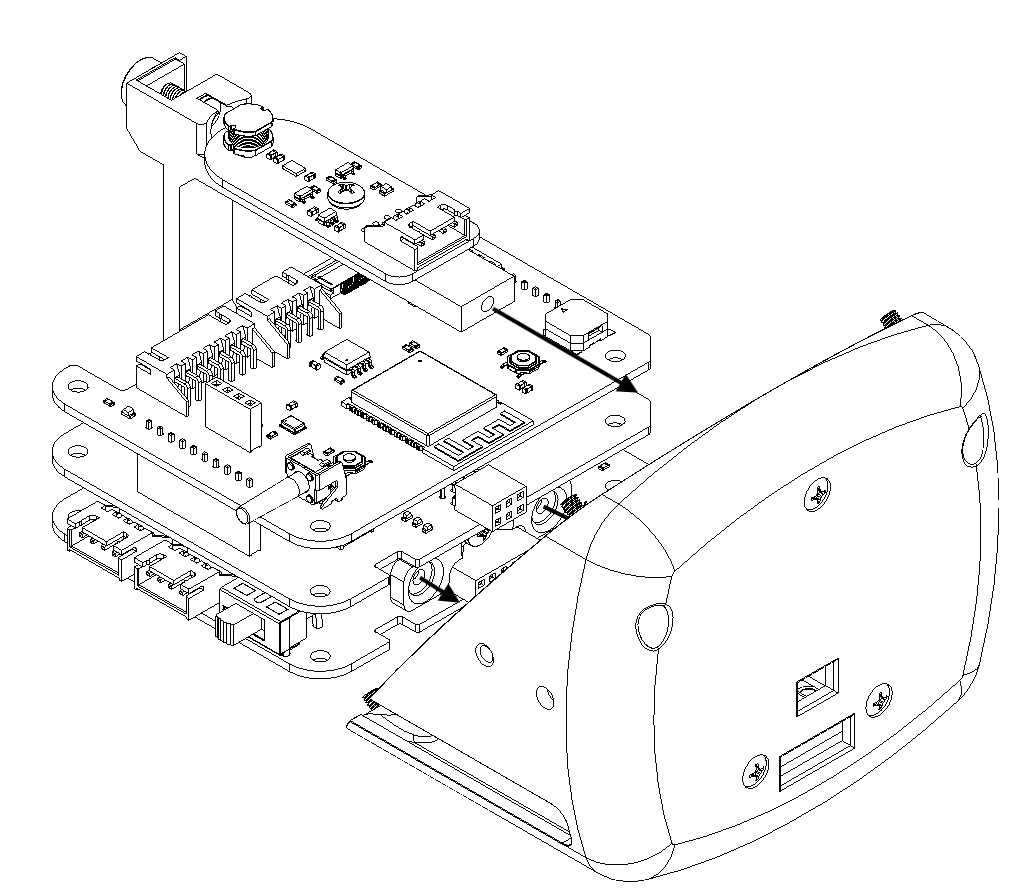

Tiene que quedar con un resultado similar al de la imagen en el que el soporte y las PCBs se integren perfectamente, seguidamente fijaremos este nuevo conjunto con la carcasa trasera mediante la tornillería que habíamos dejado dispuesta en la parte trasera de la carcasa.

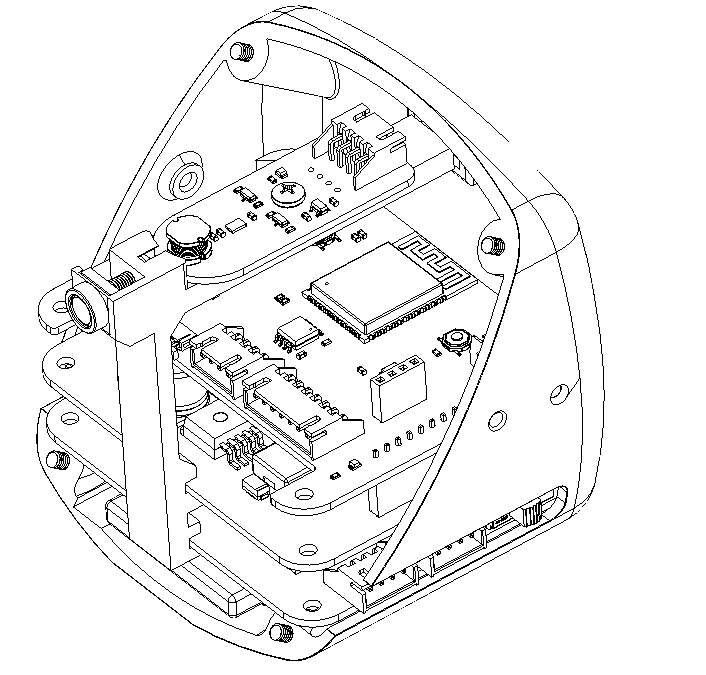

El resultado tiene que ser semejante a este, en el que se forma un conjunto único y fijo.

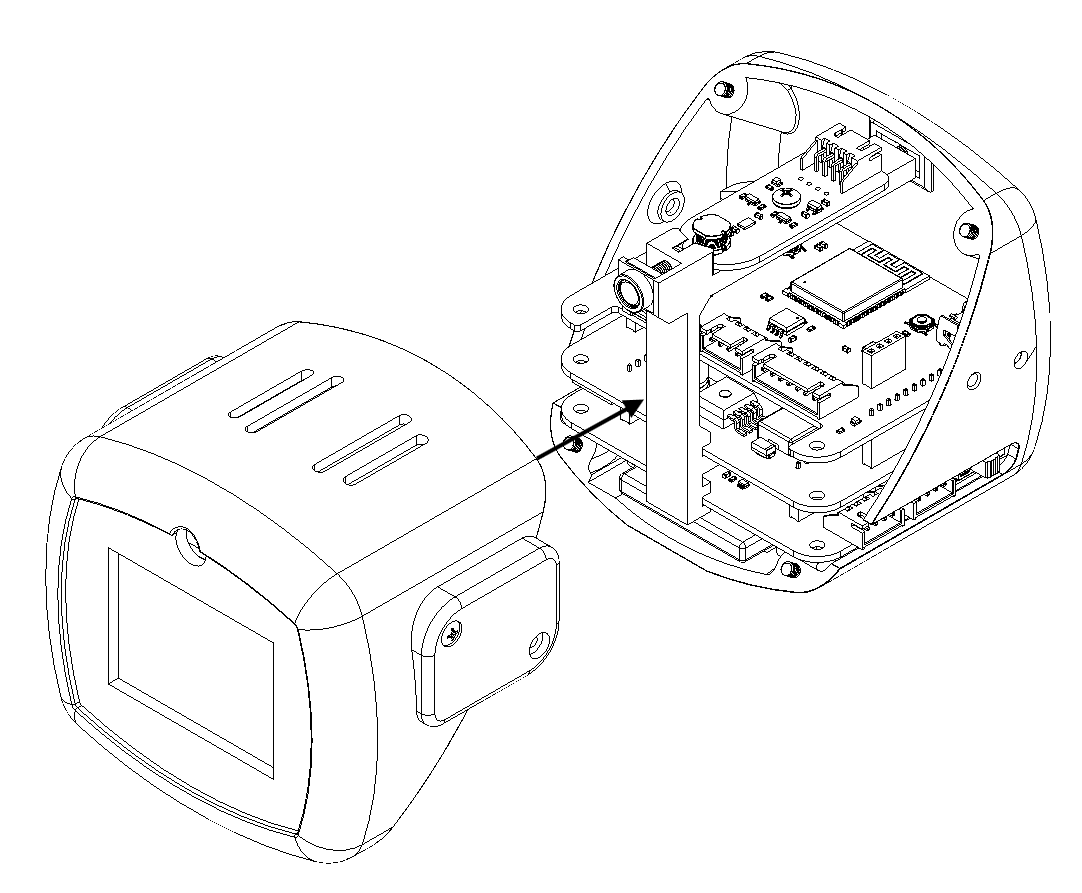

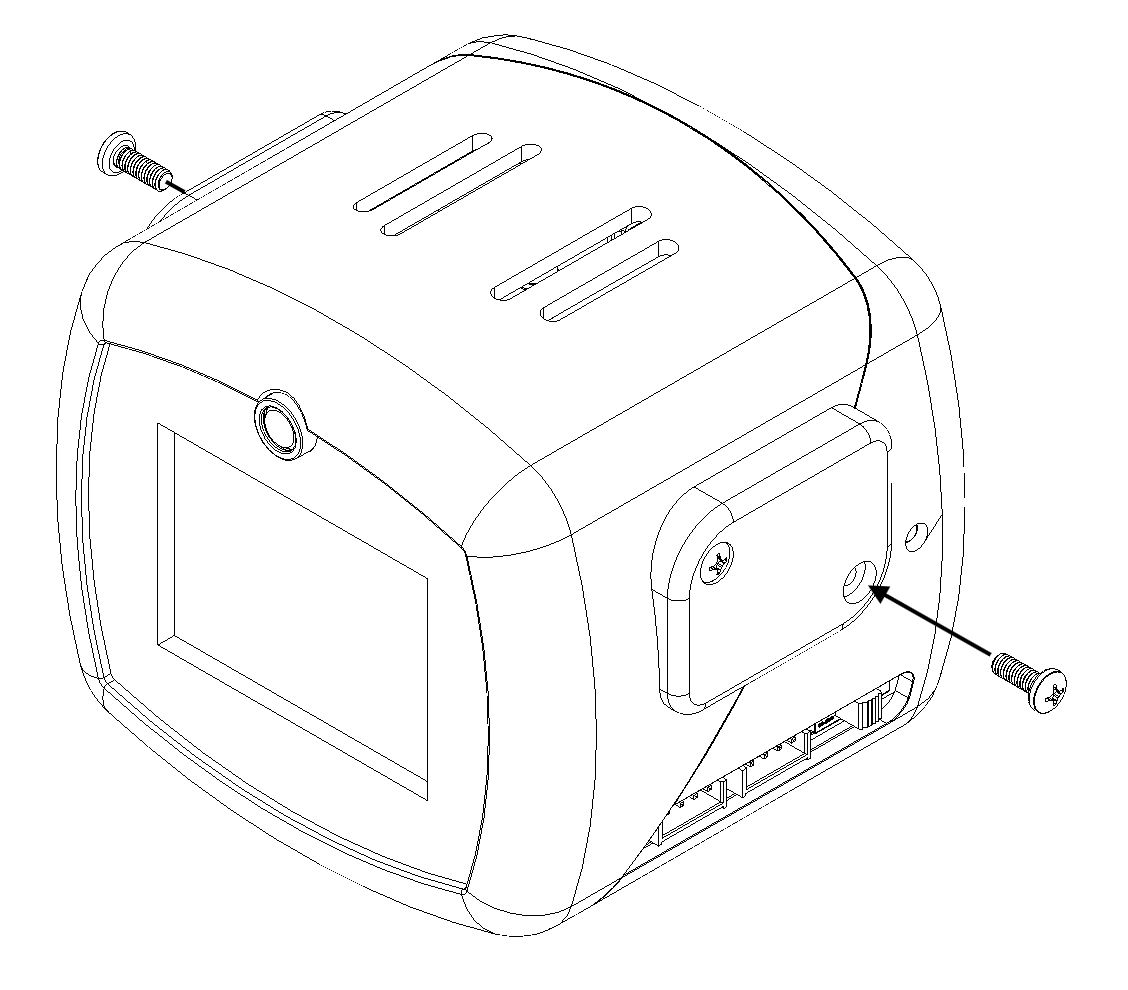

Para finalizar ensamblaremos la parte frontal, ten en cuenta que la cámara se debe alojar en el orificio de metacrilato de la carcasa frontal. Y fijaremos todo el conjunto con los 4 tornillos de la carcasa trasera que están pendientes de fijar y los 2 laterales de las orejas.

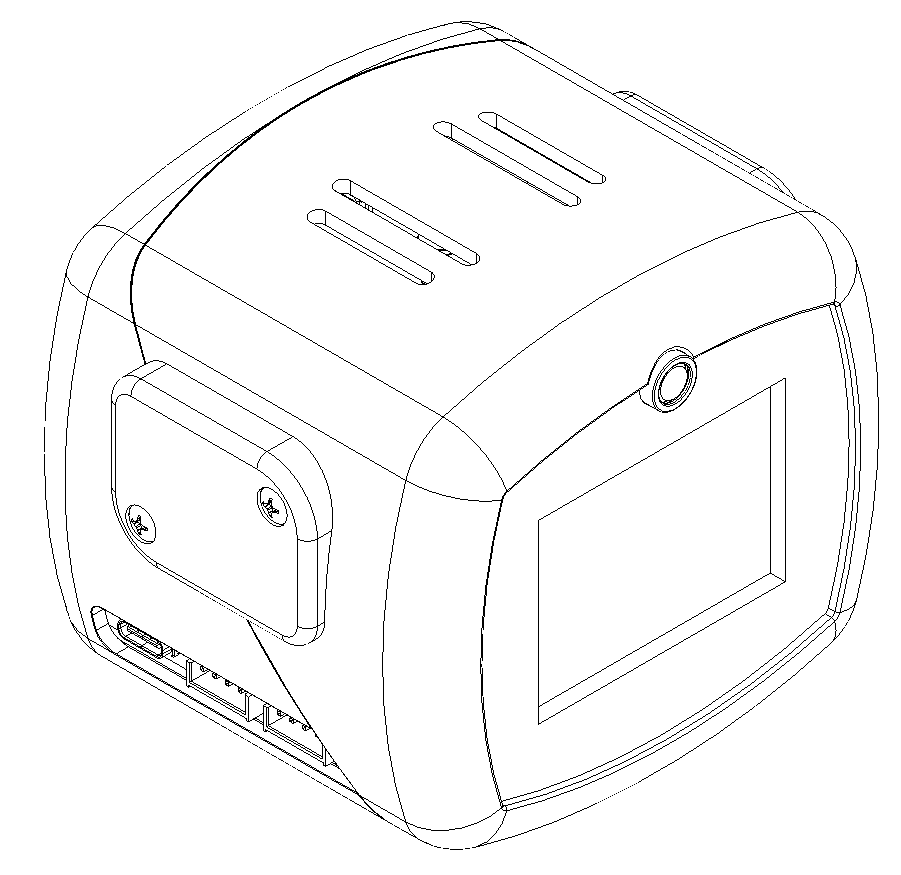

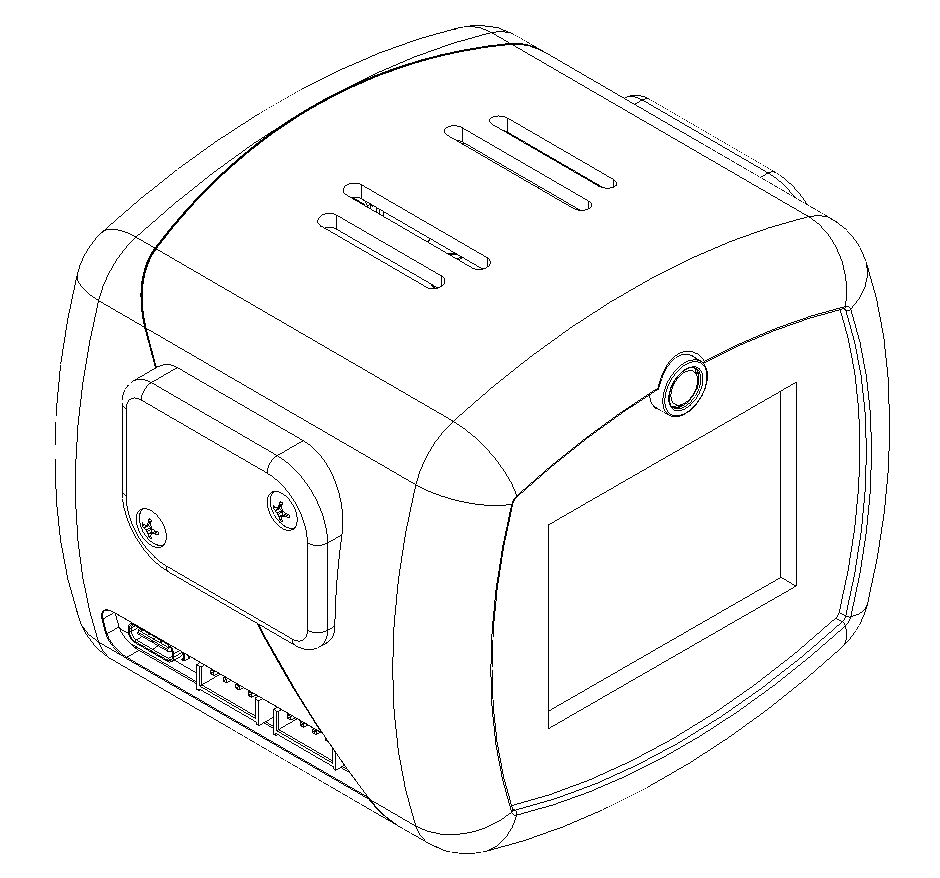

Con esto finalizamos el montaje de Orbito.
