Módulo de Audio

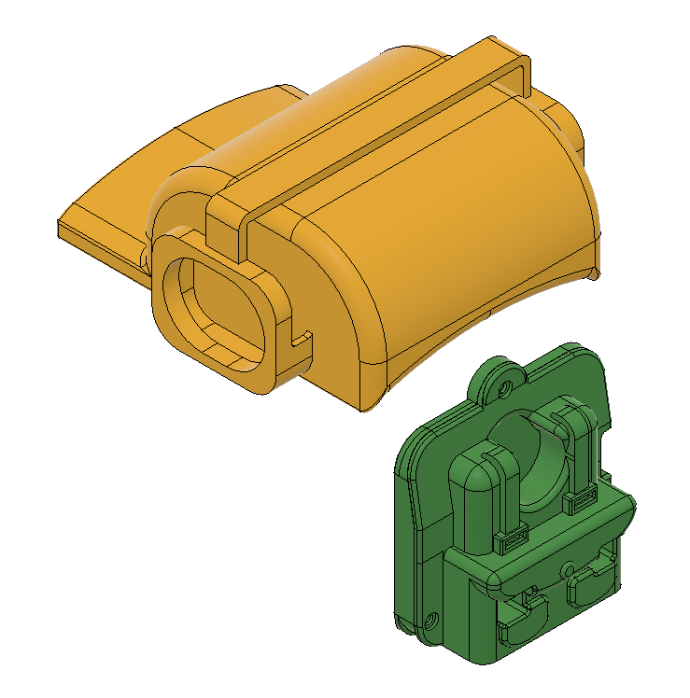

Para proceder a la fabricación de los componentes impresos dispones de diferentes opciones. En los diferentes botones que verás a continuación podrás descargar el conjunto de piezas o cada pieza individualmente. Dentro de cada descarga encontrarás archivos de extensión .STEP, .STL (para que puedas trabajarlos personalmente) y .3MF (archivo prelaminado).

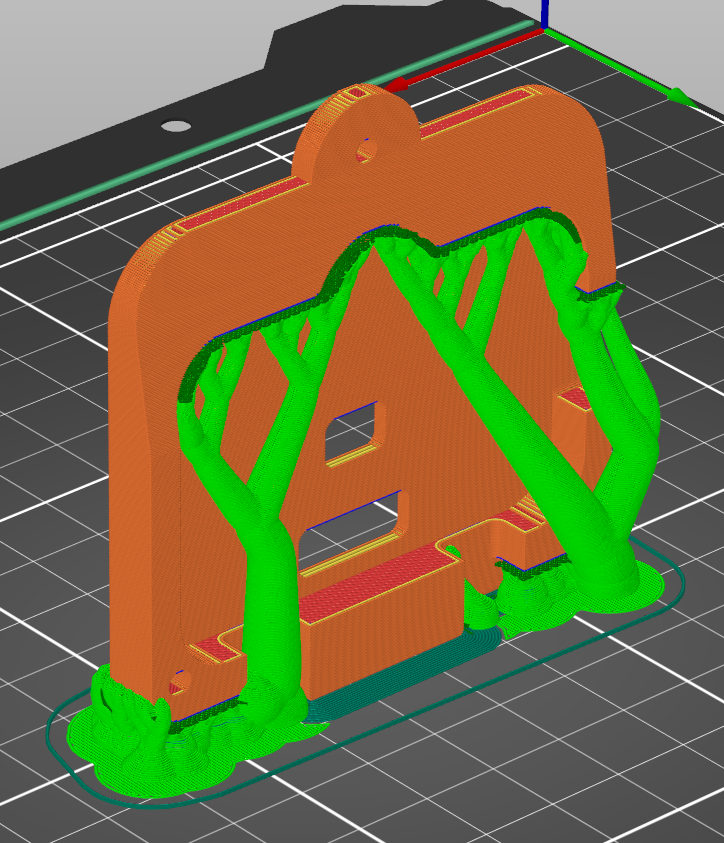

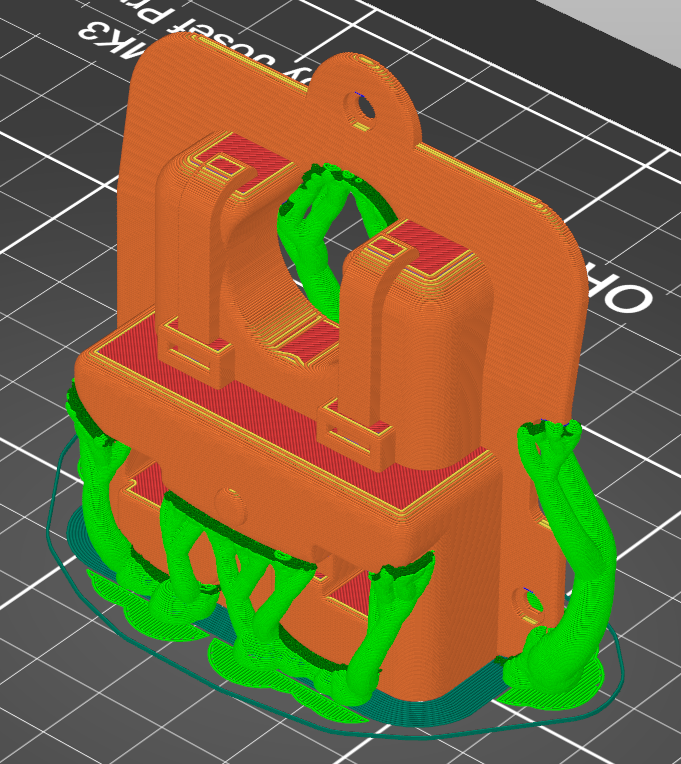

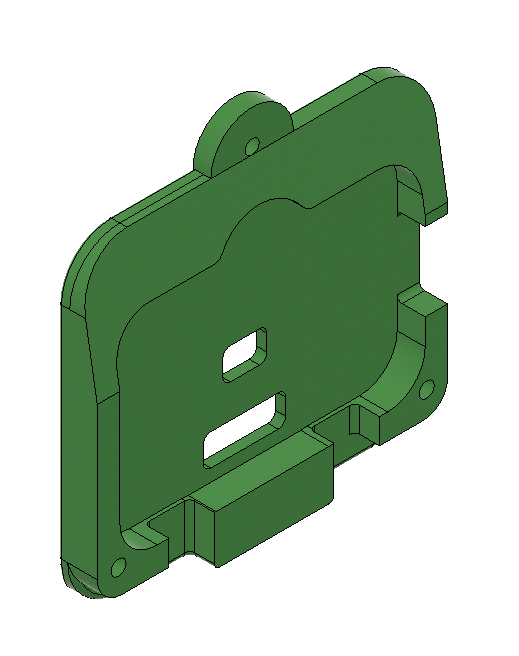

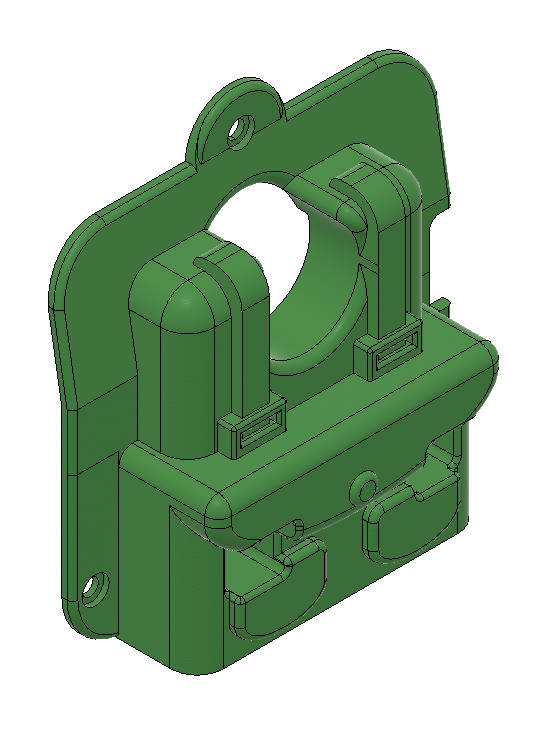

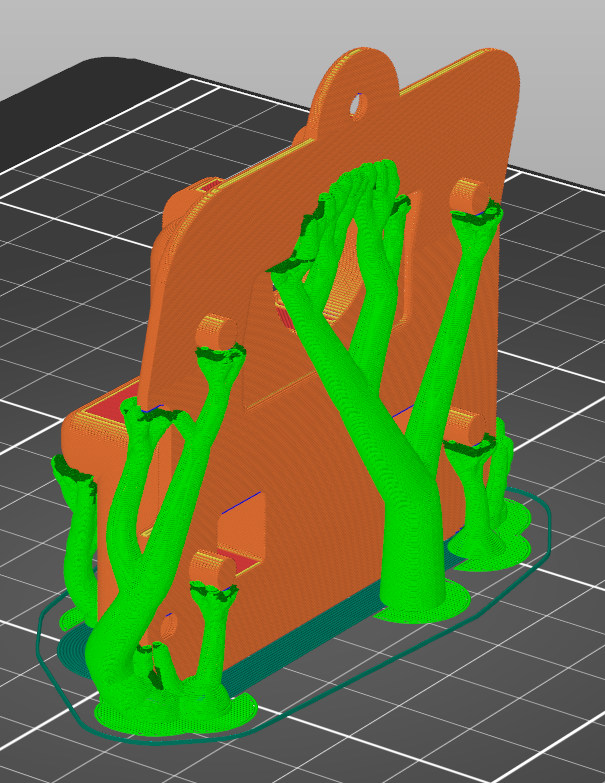

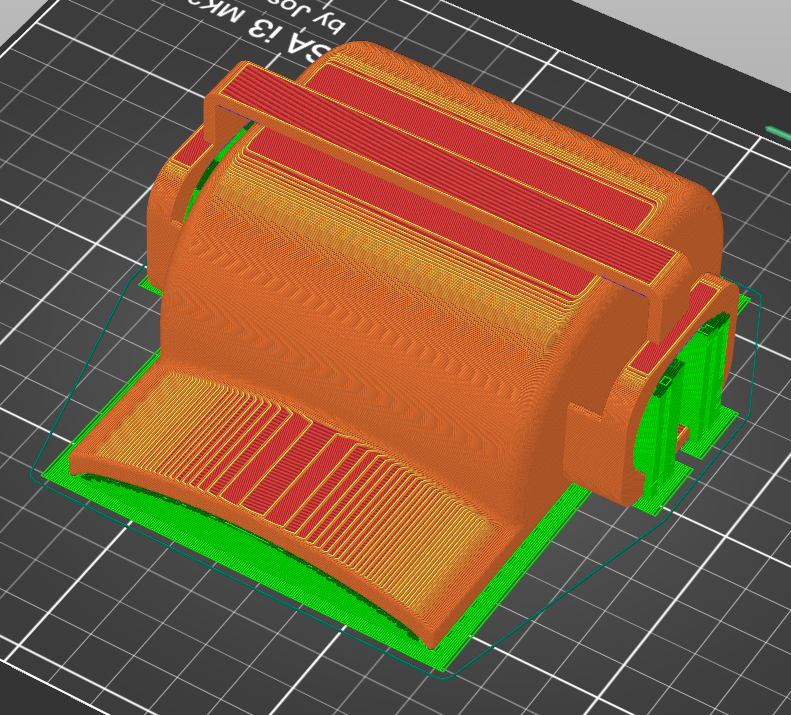

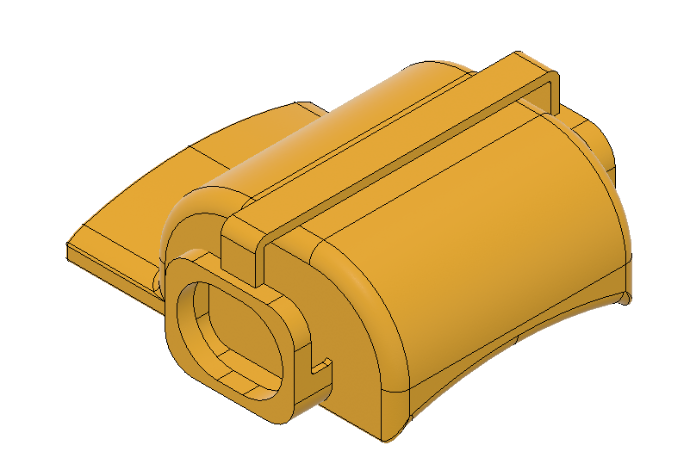

A continuación se muestran las imágenes de referencia para la impresión de las piezas. Ten en cuenta las siguientes puntos para preparas tus ficheros de fabricación:

-Es importante respetar la orientación indicada, ya que influye directamente en la calidad y resistencia final.

-Tener en cuenta las zonas donde deben colocarse soportes, así como aquellas en las que no son necesarios.

-Evaluar si es conveniente añadir balsa (raft) para asegurar una correcta sujeción a la cama durante la impresión.

De forma general y para asegurar la calidad y resistencia necesaria en las piezas se recomienda usar una altura de capa de 0,2mm, rellenos internos de un mínimo de 10% y establecer un número de perímetros de 3 y de paredes y de suelo de 4.
