Diodos LED
Un LED (Diodo Emisor de Luz) es un tipo de diodo con la particular característica de que es capaz de emitir luz y es un componente electrónico que permite la circulación de corriente en un solo sentido.
Está formado internamente por un material semiconductor con unión tipo p-n, por tanto, cuando se polariza en directa, es decir, con mayor tensión en el ánodo que en el cátodo, el diodo conduce electricidad y cuando se polariza en inversa bloquea el paso de corriente. Esta manera de funcionar del diodo hace que en cierta forma se parezca a un interruptor controlado por tensión.

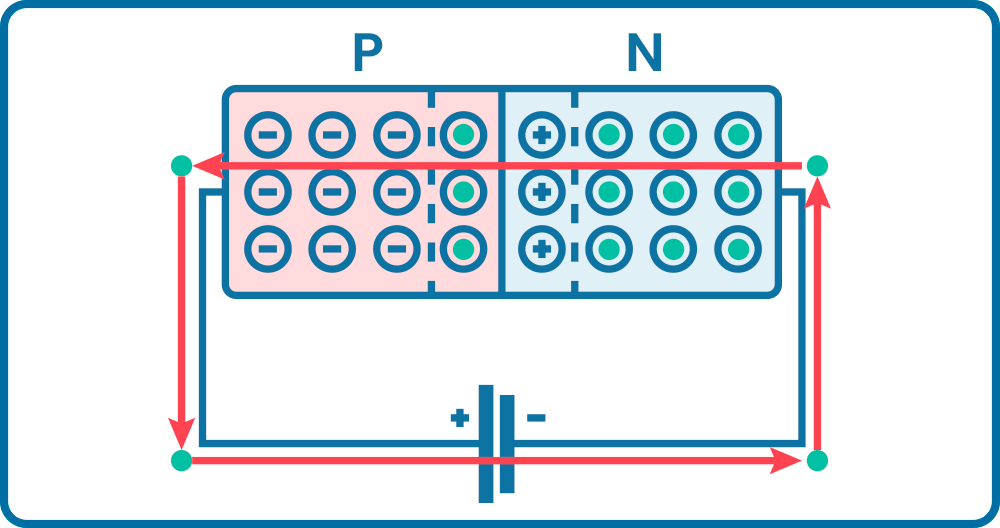

Polarización directa

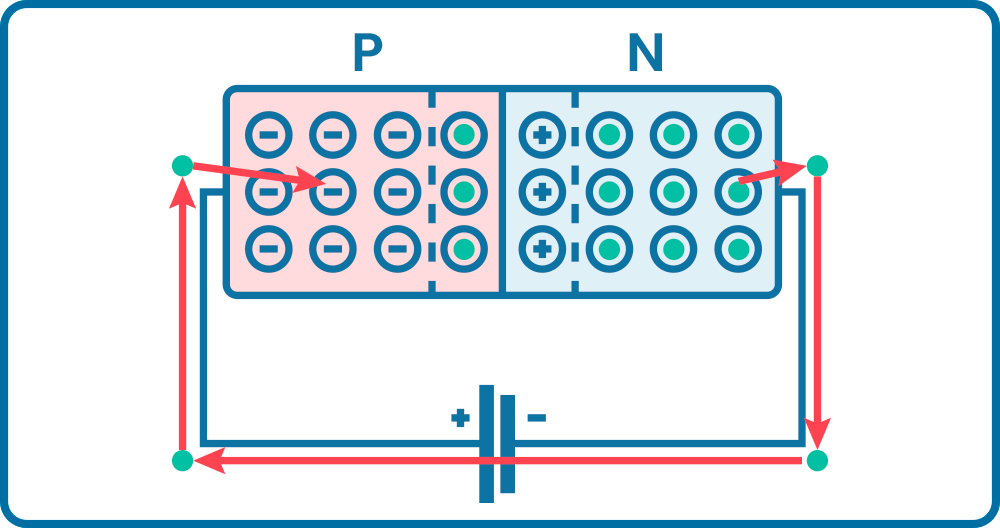

Polarización inversa
En el caso particular del LED, se trata de un diodo que al conducir la electricidad su material semiconductor libera energía en forma de fotones, lo que hace que se ilumine.

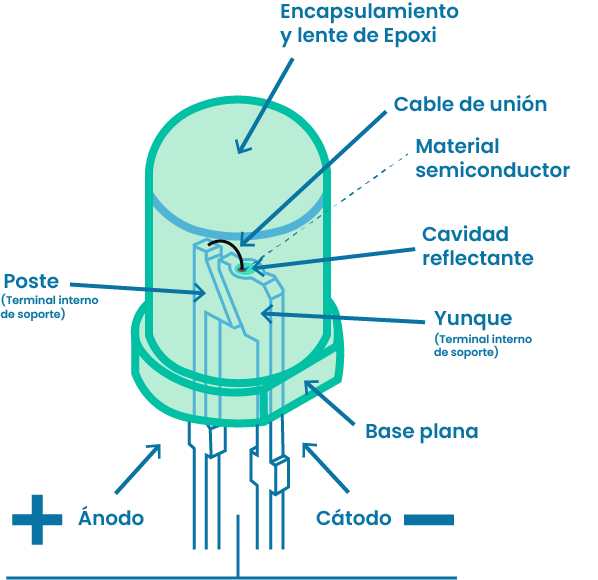

Esquema de LED
Nota importante
Cuando un LED conduce electricidad ofrece muy poca resistencia al paso de corriente, por lo que la fuente de alimentación va a suministrar toda la corriente posible de forma descontrolada, lo que equivale a un cortocircuito que como poco supondrá un alto riesgo de quemar el LED.
Para evitar esto, siempre debemos conectar una resistencia de valor adecuado (220 ohm o superior normalmente) en serie con el LED. Así controlamos el paso de corriente y evitamos que nada se rompa.
