Biestables
Biestables:
Los biestables o flip-flops son circuitos secuenciales básicos que se utilizan para almacenar un sólo bit de información. Funcionan como una celda de memoria, la cual puede tener dos estados estables: "1" (estado alto) o "0" (estado bajo). Los biestables cambian de estado en respuesta a una señal de reloj CLK (clock), lo que les permite sincronizar y almacenar datos a lo largo del tiempo.
Se utilizan en aplicaciones como memorias, contadores y registros, debido a que permiten almacenar y gestionar información en dispositivos electrónicos digitales.
En contraste con los circuitos combinacionales, los biestables tienen memoria, es decir, sus salidas dependen tanto de las entradas actuales como de su estado anterior.
Los tipos de Flip-Flops más comunes son:
Flip-Flop tipo SR (Set-Reset)
Tiene dos entradas principales: Set (S) y Reset (R). Su función es almacenar un bit de información, y cambiar su estado cuando las entradas lo determinan. Se puede construir a partir de dos puertas NOR o NAND. La tabla de verdad de este biestable sería:
| Set (S) | Reset (R) | Salida (Q) |
| 0 | 0 | Sin cambio |
| 0 | 1 | 0 (Reset) |
| 1 | 0 | 1 (Set) |
| 1 | 1 | X (Indeterminado) |
Flip-Flop tipo D (Data o Delay)
Tiene una sola entrada: Data/Delay (D). En este caso, toma el valor de la entrada "D" en el momento en el que llega un pulso de reloj CLK, y lo guarda en la salida "Q". La tabla de verdad de este biestable sería:
| Data (D) | Salida (Q) | Salida ( ) |
| 0 | 0 | 1 |
| 1 | 1 | 0 |
Flip-Flop tipo JK
Tiene dos entradas: J (Set) y K (Reset). Resuelve la condición indeterminada del "SR" (cuando S=1 y R=1), al permitir que el biestable cambie su estado de salida mientras ambas entradas están activas. La tabla de verdad de este biestable sería:
| Set (J) | Reset (K) | Salida (Q) | Salida () |
| 0 | 0 | Sin cambio | Sin cambio |
| 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | Conmutar | Conmutar |
Flip-Flop SR
Flip-Flop SR disparado por flanco
Veamos un ejemplo de cómo construir el circuito de este biestable con el Módulo de Puertas Lógicas, ya que se puede construir tanto con puertas AND y NOR, o solamente con puertas NAND.
En este caso, necesitaremos dos señales de entrada a las que llamaremos "S" y "R", y una señal de reloj "CLK" (se utilizará uno de los interruptores lógicos de la placa para actualizar el estado del Flip-Flop).

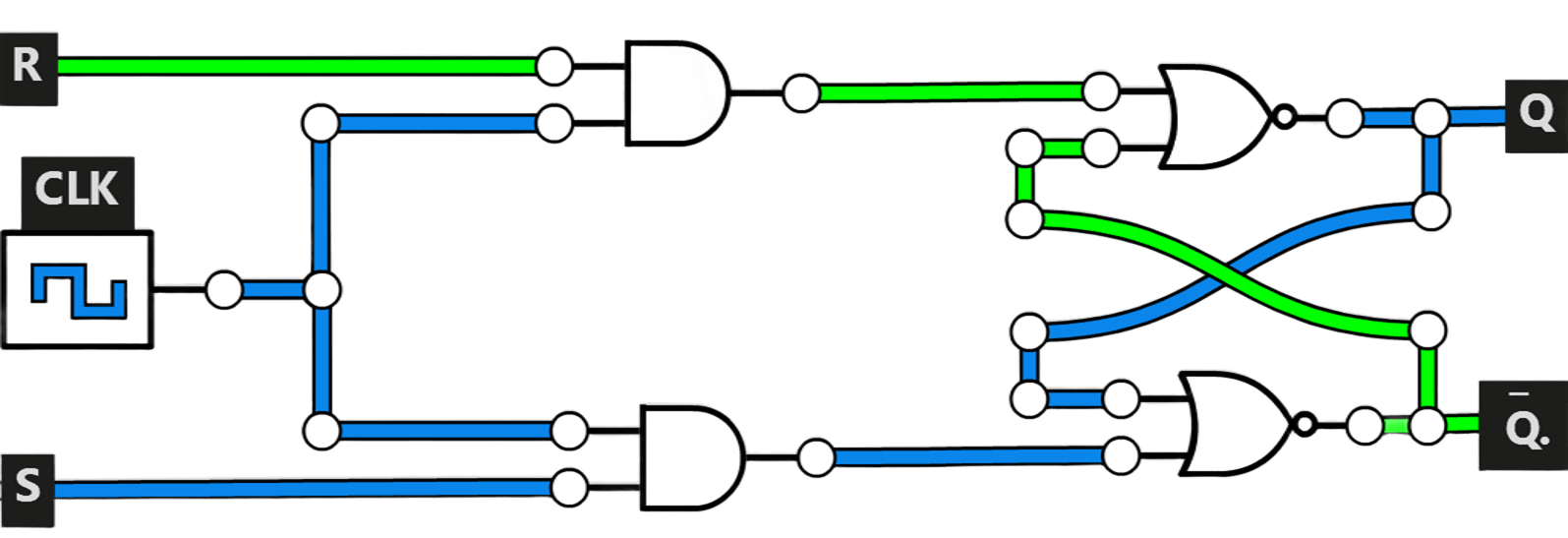

A su vez, aprovecharemos el circuito básico del SR, usando tan solo dos puertas AND y dos NOR, para facilitar su comprensión. Por tanto, si lo construimos nos quedaría de la siguiente manera:
