Sistema de Riego Automático
Imagina que trabajas en una finca dedicada al cultivo de frutas y hortalizas. En tu caso buscas implementar un sistema de riego automático, para no tener que estar pendiente del riego a diario, optimizar el consumo de agua y mejorar las condiciones del suelo para los cultivos.
Tu tarea es diseñar un sistema que active el riego únicamente, por ejemplo, cuando el suelo esté seco, sea de día y no esté lloviendo. Para ello, contarás con sensores que detectan la humedad del suelo, la luz solar y la lluvia.
El sistema debe garantizar que el riego no se active innecesariamente, contribuyendo al ahorro de agua y a un crecimiento saludable de las plantas. Utiliza tu conocimiento en puertas lógicas para implementar este sistema y garantizar su funcionamiento adecuado.
Por lo tanto, la nomenclatura y descripción de las entradas y salidas del sistema podría ser la siguiente:
Entrada 1: "S", sensor de humedad del suelo. Cuando S = 1, el suelo está seco; cuando S = 0, el suelo está suficientemente húmedo.
Entrada 2: "D", sensor de luz del ambiente. Cuando D = 1, es de día; cuando D = 0, es de noche y no hay suficiente luz solar.
Entrada 3: "L", sensor de lluvia. Cuando L = 1, está lloviendo; cuando L = 0, no está lloviendo.
Salida: "R", actuador/activación del riego automático. Cuando R = 1, se activa el riego; cuando R = 0, no se riega o se desactiva el riego.
| Entrada S | Entrada D | Entrada L | Salida R |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
Una vez definidas, el mapa de Karnaugh que se obtiene a partir de la tabla de verdad, es el siguiente:


En este caso, no se puede simplificar la función, tendremos dos puerta AND y una puerta NOT:

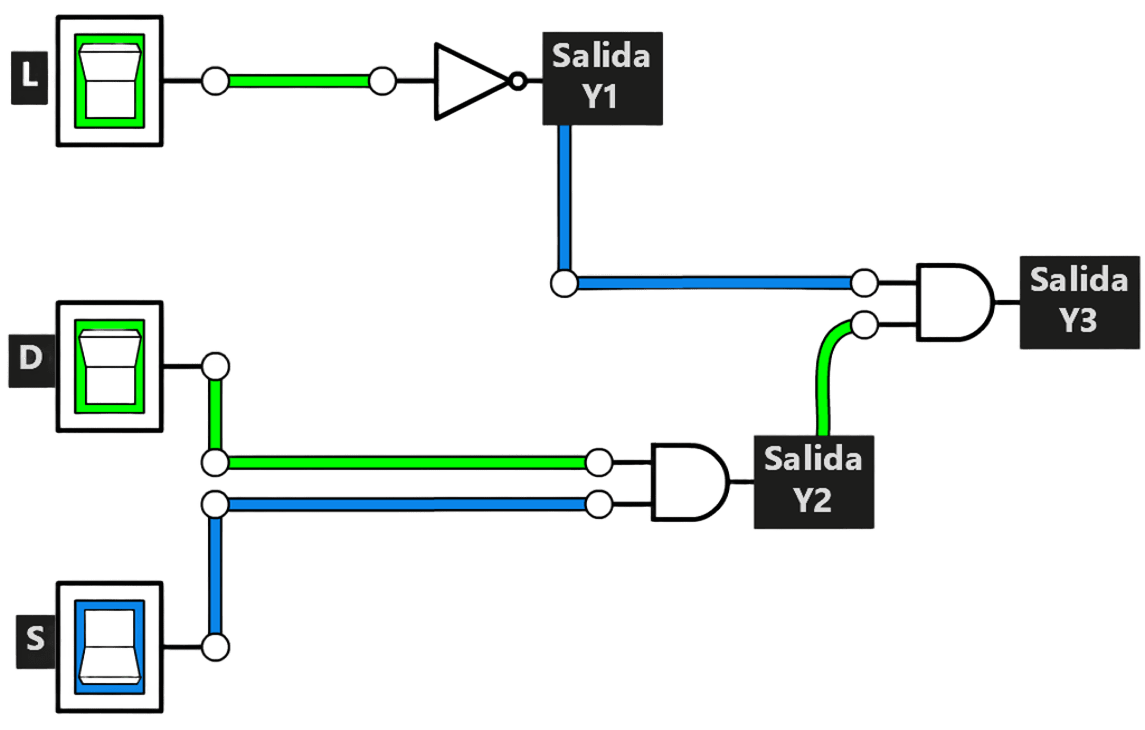

Así, si montamos el circuito en el Módulo de Puertas, el resultante sería el siguiente:

| Entrada L | Salida puerta NOT (Y1 = |
| 0 | 1 |
| 1 | 0 |
| Entrada S | Entrada D | Salida AND1 (Y2 = |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
| Salida AND1 (Y2 = | Salida NOT (Y1 = | Salida AND2 (Y3: |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
