Sistema de iluminación inteligente
Imagina que trabajas en el desarrollo de un sistema de iluminación automatizado para una sala de conferencias moderna. La idea es optimizar el uso de energía, encendiendo las luces solo cuando sea estrictamente necesario. Este sistema debe considerar los siguientes escenarios:
Las luces deben encenderse automáticamente cuando alguien entra a la sala y las condiciones de luz natural no son suficientes.
Durante una presentación, las luces deben permanecer encendidas, incluso si hay suficiente luz natural, para asegurar una buena visibilidad.
Si no hay nadie en la sala, las luces siempre deben estar apagadas, incluso si la sala está oscura.
Tu tarea es diseñar el sistema de control de luces, asegurándote de que cumpla con estas condiciones y funcione de manera eficiente, así como desarrollar una tabla de verdad y simplificar la función lógica utilizando un mapa de Karnaugh para controlar el sistema de iluminación.
Recuerda que no puede haber una presentación activa si no hay nadie en la sala. Esto simplifica el diseño y asegura un comportamiento lógico y coherente del sistema.
Por lo tanto, la nomenclatura y descripción de las entradas y salidas del sistema podría ser la siguiente:
Entrada 1: "M", sensor de presencia o movimiento. Cuando M = 1, hay alguien en la sala; cuando M = 0, la sala está vacía.
Entrada 2: "O", sensor de luz del ambiente. Cuando O = 1, la sala está oscura o no hay suficiente luz natural; cuando D = 0, la sala está suficientemente iluminada.
Entrada 3: "P", indicador de presentación en curso. Cuando P = 1, se está realizando una presentación en la sala; cuando L = 0, no se está presentando nada.
Salida: "L", actuador/activación de las luces automáticamente. Cuando L = 1, se encienden las luminarias; cuando L = 0, se apagan las luces.
| Entrada M | Entrada O | Entrada P | Salida L |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | X |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | X |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
Una vez definidas, el mapa de Karnaugh que se obtiene a partir de la tabla de verdad, es el siguiente:

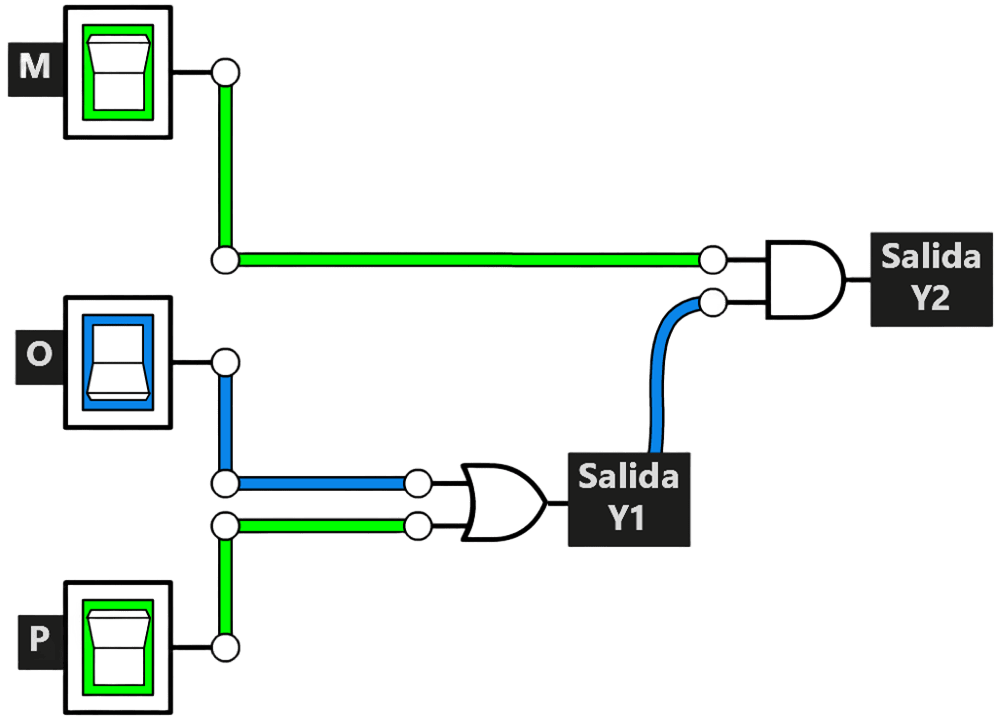

Así, si montamos el circuito en el Módulo de Puertas, el resultante sería el siguiente:
| Entrada O | Entrada P | Salida puerta OR (Y1 = O+P) |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
| Salida OR (Y1 = O+P) | Entrada M | Salida AND (Y2: ) |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
