Funcionamiento básico del Entrenador
Funcionamiento del entrenador
Modo de operación:
Tensión de alimentación
El entrenador se puede alimentar de tres formas diferentes. La primera de ellas es a través de los puertos JST de 10 pines. La segunda opción es usando el puerto tipo C presente en la placa. La tercera y última forma es haciendo uso de los pines de 2.54 mm dedicados para tal fin (5V y GND).
Toda la placa en su conjunto funciona con señales digitales a una tensión máxima de 5V. En este caso, el 0 lógico se corresponde con un nivel de tensión de 0V mientras que el nivel de 1 lógico se corresponde con un nivel de tensión de 5V.
Partes del entrenador:

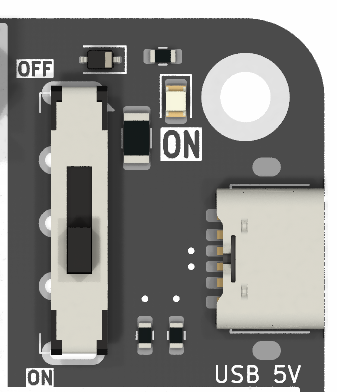

Alimentación a través del USB tipo C
Esta parte dispone de todos los componentes necesarios para poder alimentar todos los componentes electrónicos del entrenador a través del USB tipo C. También incluye un pequeño interruptor, con el cual se puede cortar la alimentación de la placa.

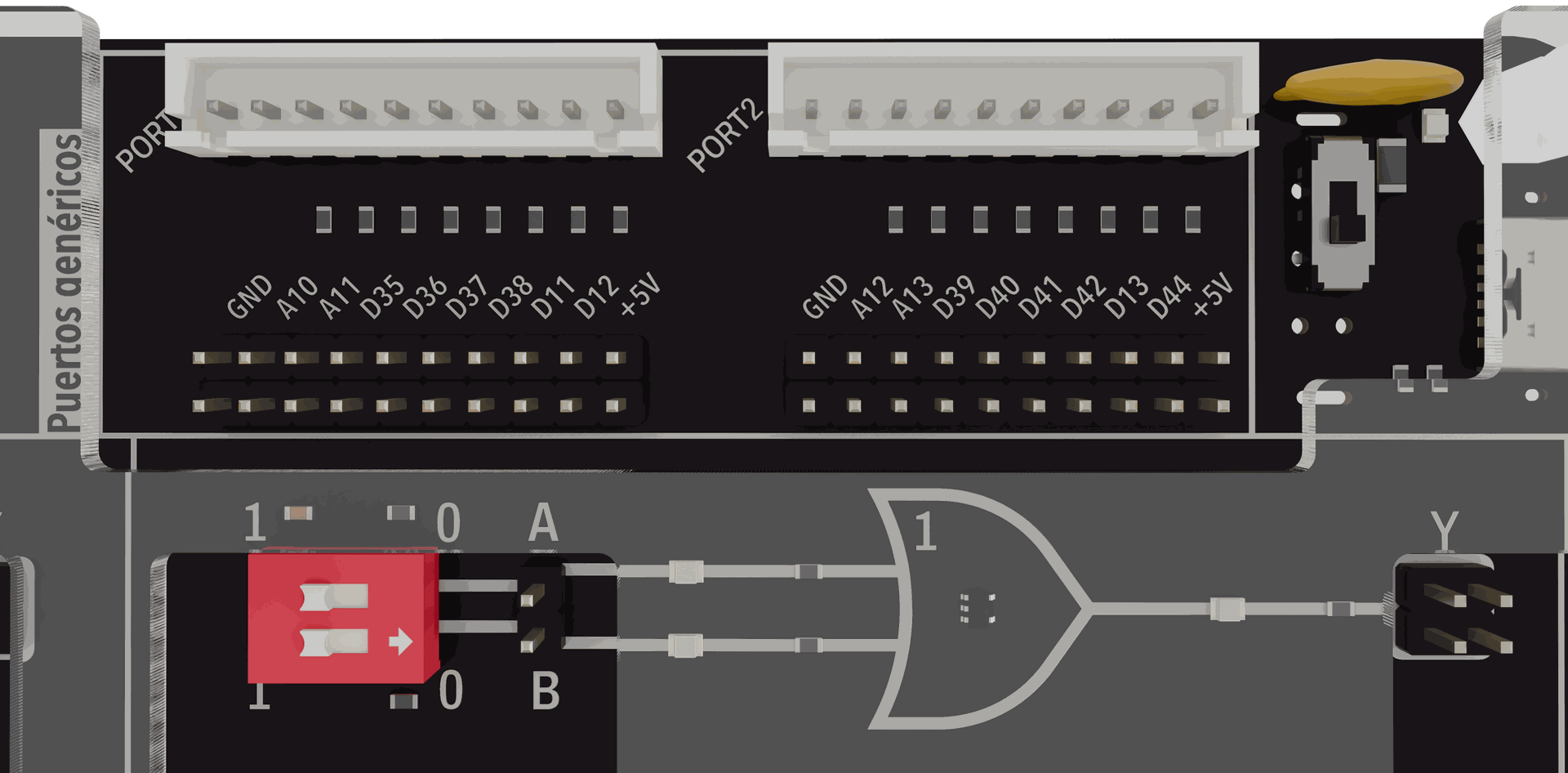

Puertos genéricos
El entrenador dispone de dos conectores JST de 10 pines preparados para conectar al MentorBit. También dispone de cuatro tiras de pines de 2.54 mm, a través de los cuales se puede alimentar la placa y/o conectar varios sensores y/o actuadores externos.

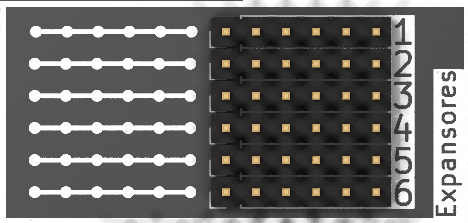

Expansores
La placa también dispone de expansores para la interconexión de entradas y/o salidas. Estos expansores están todos conectados tal y como se muestra en la serigrafía de la placa, permitiendo conectar más de 5 salidas en/desde el mismo punto.

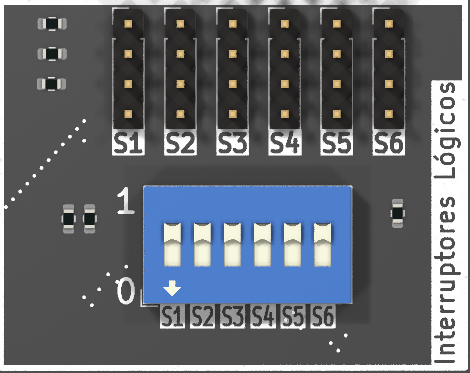

Interruptores lógicos
Otra de las partes de esta placa son los interruptores lógicos. Estos permiten cambiar el estado lógico de los pines que están situados justo encima de los interruptores. Estos pines se pueden conectar a las entradas de varias puertas lógicas, permitiendo cambiar el estado de varias puertas al cambiar un sólo interruptor.

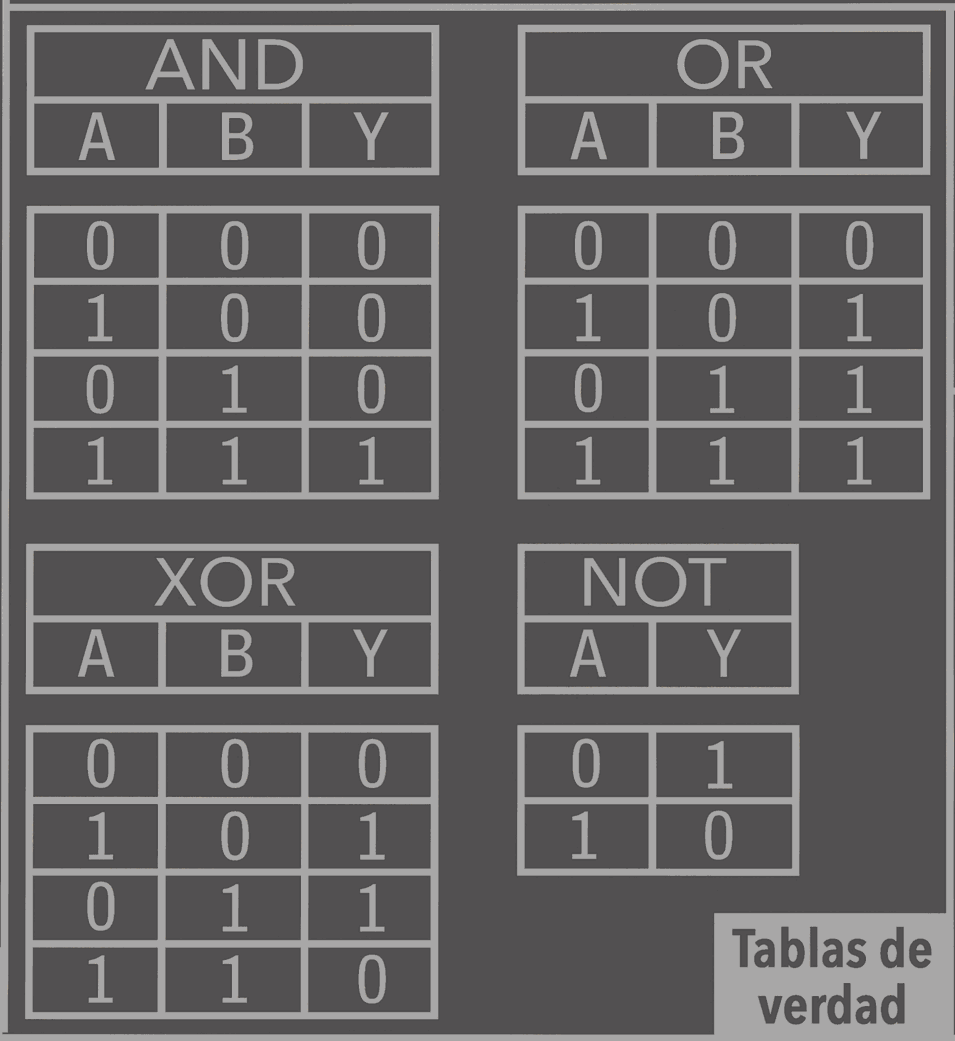

Tablas de Verdad
El entrenador tiene una parte en la que se puede encontrar las tablas de verdad serigrafiadas en una parte de la placa. Estas tablas de verdad muestran el cambio de estado en la salida de las diferentes puertas lógicas ante cambios de estado en las entradas de estas. Más adelante se explicará su funcionamiento con mayor detalle.

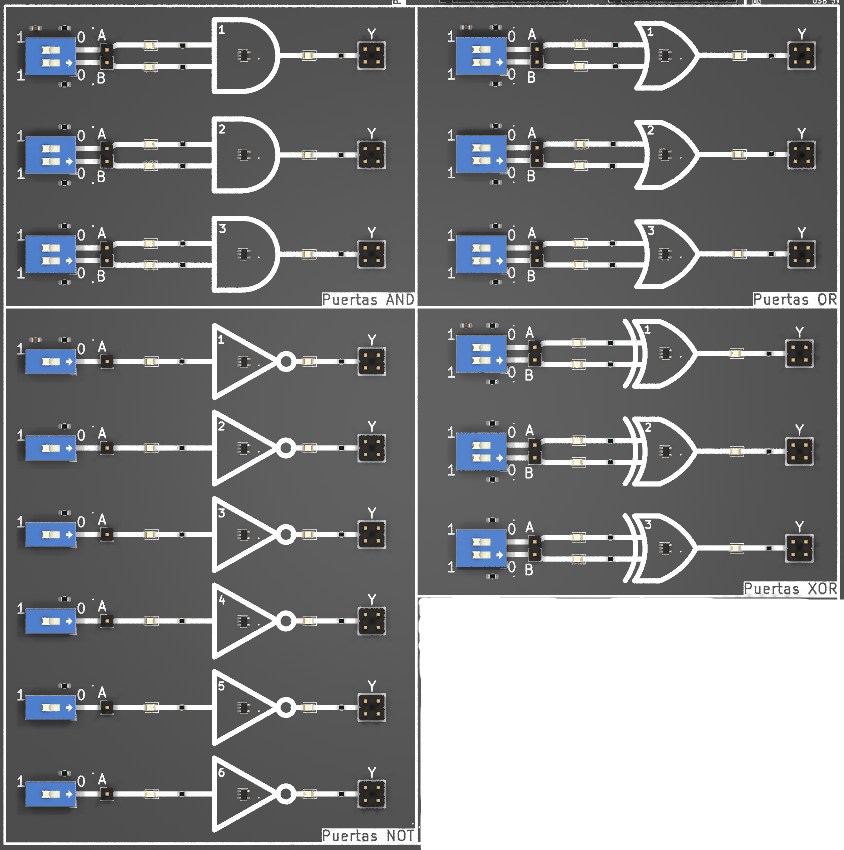

Puertas lógicas
La parte más importante de esta placa son las diferentes puertas lógicas disponibles. Estas son las puertas AND, OR, XOR y NOT. Con estas puertas lógicas, se pueden montar circuitos que simulen el funcionamiento de otras puertas lógicas no disponibles, como son las NAND, las NOR o las XNOR.
