Operaciones y Puertas Lógicas

Operaciones y puertas lógicas:

Las operaciones lógicas son como pequeñas instrucciones que trabajan con valores simples: 0 y 1. Imagina que son reglas que deciden cómo manejar estos valores según ciertas condiciones. Estas reglas se implementan usando puertas lógicas, que son circuitos diseñados para tomar estas decisiones.

Piensa en las operaciones lógicas como una especie de "manual de instrucciones" para un sistema, donde cada paso dicta cómo responder según los valores que entran. Son esenciales no solo para la programación y el diseño de dispositivos, sino también para que cualquier dispositivo digital, como tu ordenador o teléfono, funcione correctamente. Sin estas operaciones, no habría forma de procesar la información que manejan los dispositivos que usamos todos los días.

Las puertas lógicas, son circuitos físicos que implementan estas operaciones. Cada puerta tiene entradas (normalmente dos) y produce una salida. Dependiendo de las entradas, la puerta lógica realiza la operación correspondiente y da una salida en forma de 0 o 1.

Algunas de las puertas lógicas más habituales son:

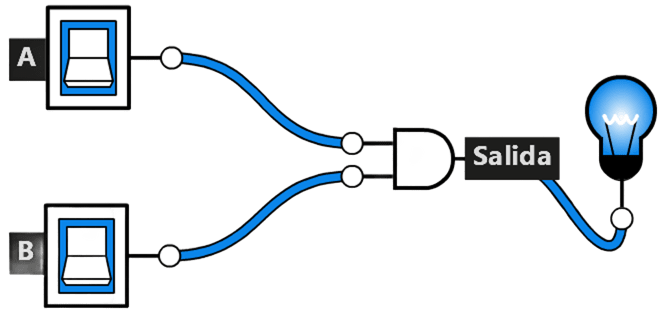

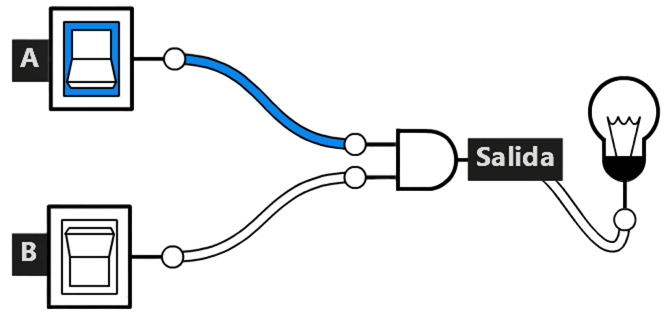

• AND: La puerta AND solo da una salida 1 si ambas entradas son 1. Es como una regla de "todo o nada". Si alguna de las entradas es 0, la salida será 0 (como si multiplicáramos).

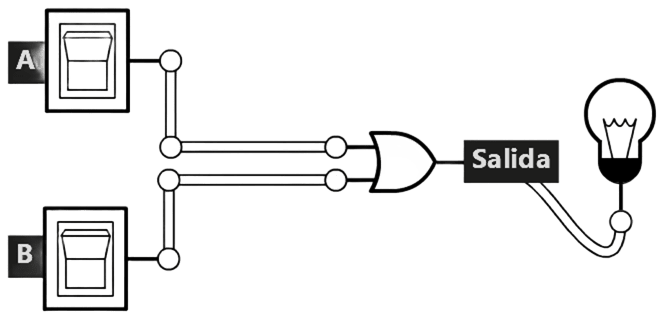

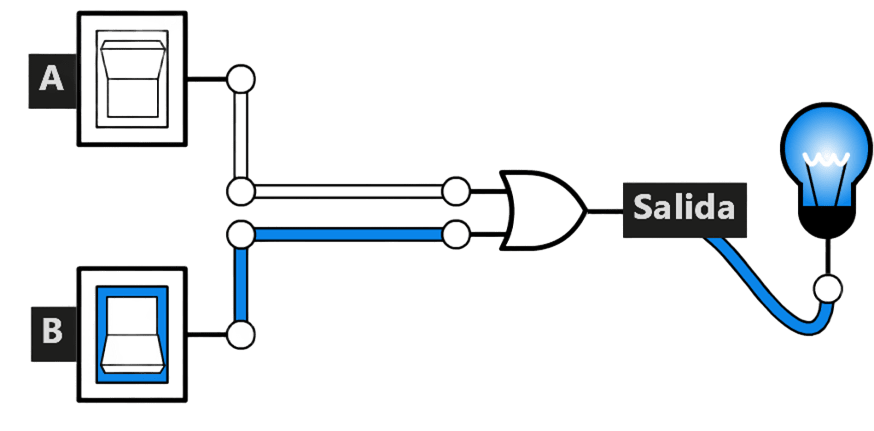

• OR: La puerta OR produce una salida 1 si al menos una de sus entradas es 1. Solo dará 0 si ambas entradas son 0 (como si "sumáramos", con resultado limitado a 1 o 0).

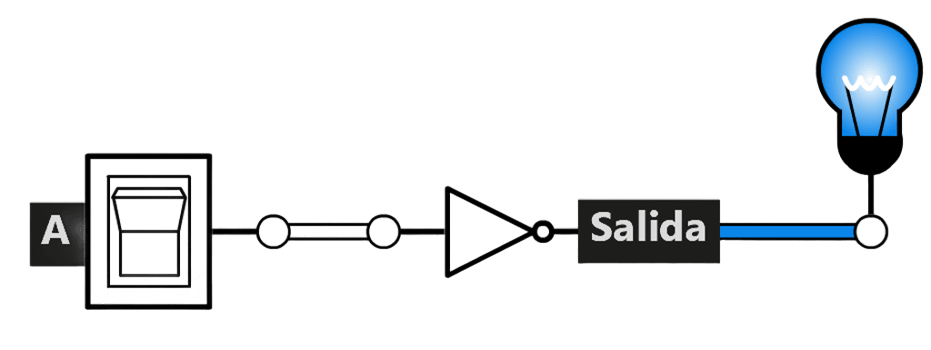

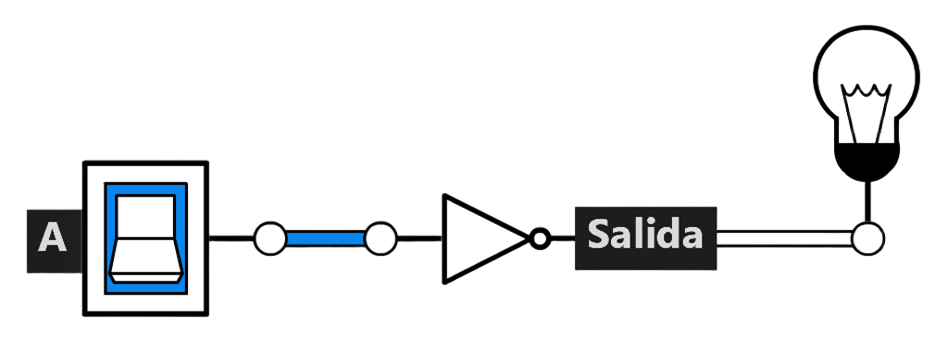

• NOT: La puerta NOT es muy simple, porque solo tiene una entrada. Su tarea es invertir el valor de entrada: si la entrada es 1, la salida será 0, y si la entrada es 0, la salida será 1.

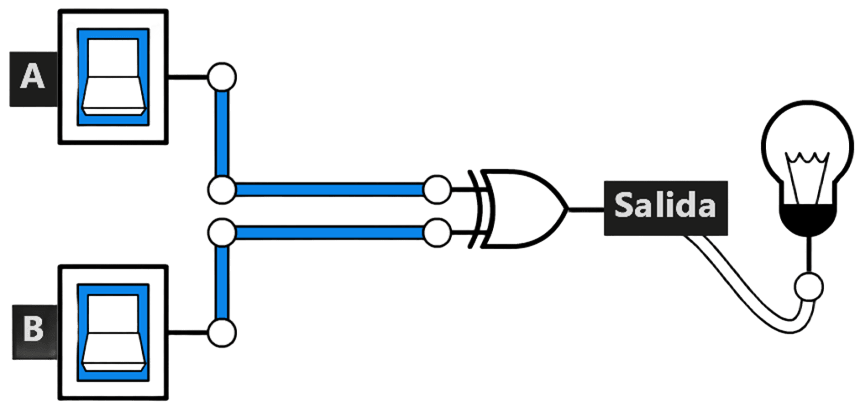

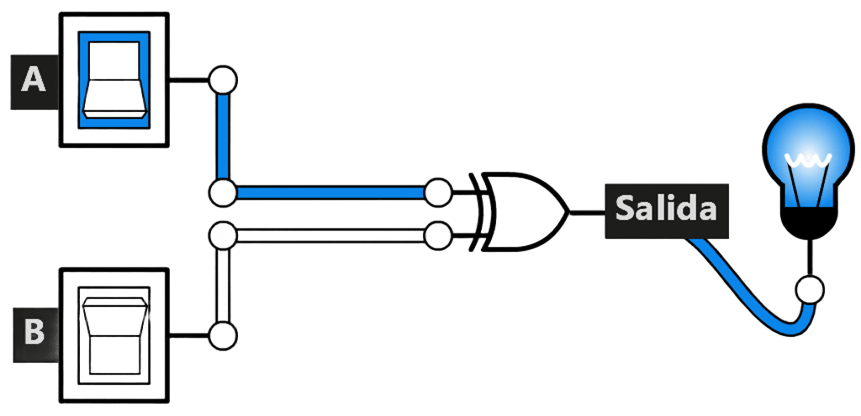

• XOR: La puerta XOR es un poco más interesante. Solo da una salida 1 cuando las entradas son diferentes. Si las dos entradas son iguales, la salida será 0.
