Actividad 26
Actividad 26

Ejercicio Relés

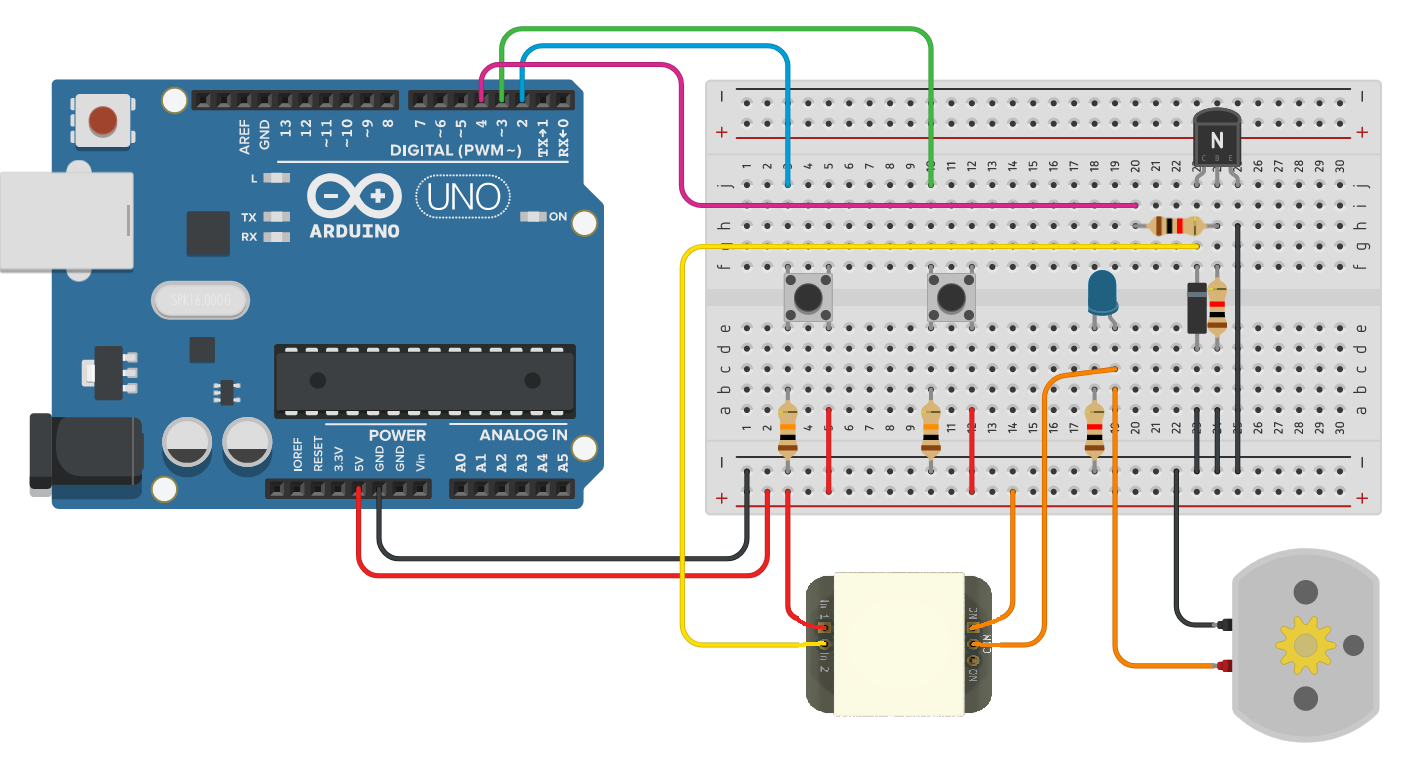

Este ejercicio consiste en utilizar un relé para accionar un motor de corriente continua y un led. Para ello se utilizarán dos pulsadores. Cuando ambos pulsadores estén pulsados, se debe encender el led y el motor debe empezar a moverse. Para ello se debe utilizar el montaje de un transistor con dos resistencias conectadas en la base, una de 1 kΩ en serie con la señal del Arduino para limitar la corriente que se suministra y otra de 10 kΩ en configuración Pull-Down. Además, necesitarás el diodo de protección. Realiza el montaje como se ve el esquema a continuación:

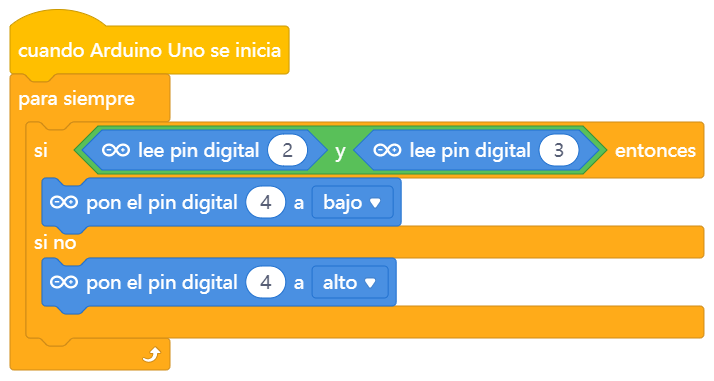

Solución en C/C++
// Se definen los pines a utilizar
#define BOT1 2
#define BOT2 3
#define RELE 4
void setup() {
// Se configuran los pines
pinMode(BOT1, INPUT);
pinMode(BOT2, INPUT);
pinMode(RELE, OUTPUT);
}
void loop() {
// Si se pulsan el boton 1 y 2
if((digitalRead(BOT1) == HIGH)&&(digitalRead(BOT2) == HIGH)){
// Encender rele
digitalWrite(RELE, LOW); // low = encendido
}
// en caso contrario
else{
// Apagar rele
digitalWrite(RELE, HIGH); // HIGH = Apagado
}
}
