El Potenciómetro

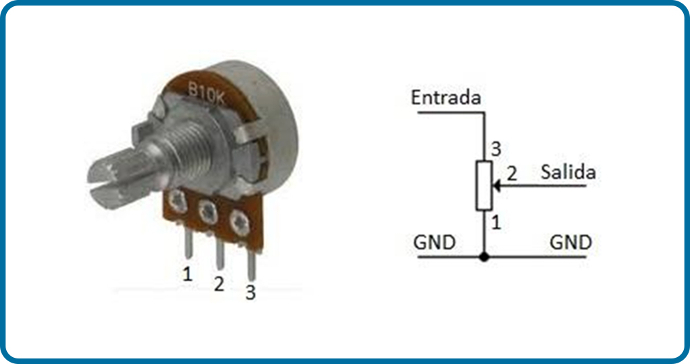

Un potenciómetro es una resistencia variable mecánicamente. Dispone de tres terminales, de forma que manipulando el potenciómetro se obtiene entre la pata central (cursor o Salida) y cualquiera de las patas de los extremos, una fracción de la diferencia de potencial total existente entre los extremos (Entrada y GND):

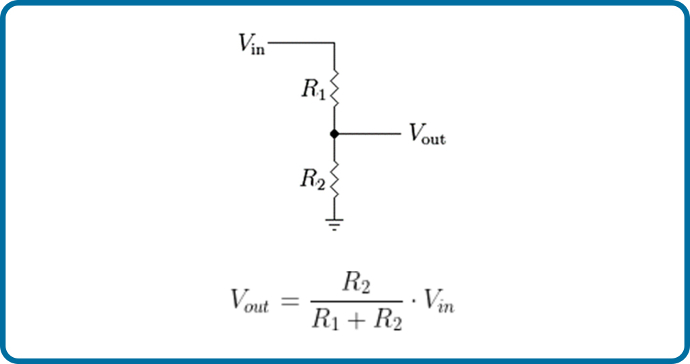

El circuito de un potenciómetro equivale al de un divisor de tensión. Entre los extremos del potenciómetro tenemos una diferencia de potencial total Vin y una resistencia total constante igual a R1+R2, no obstante los valores de R1 y R2 dependen de la posición del cursor y con ello el valor de Vout, que siempre tendrá un valor comprendido entre 0V y Vin.
