El Transistor

El Transistor

Muchos de los circuitos que se controlarán desde el Arduino necesitan una corriente mayor a la que puede proporcionar esta placa. Para ello se recurre a un componente llamado transistor que permite amplificar la señal de salida o ser empleado como un interruptor controlado electrónicamente.

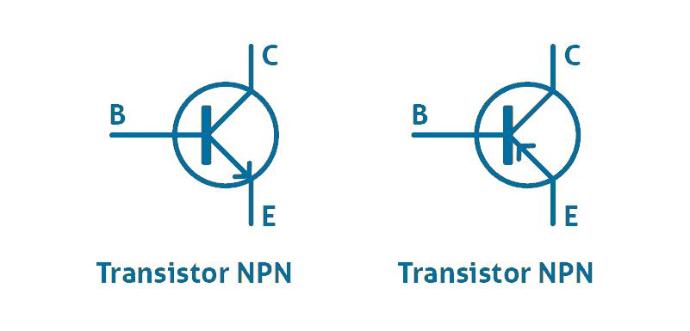

Está formado por materiales semiconductores P y N como los que forman el diodo, aunque en este caso consta de tres capas: Dos capas N y una P si es de tipo NPN, o dos P y una N si es un transistor PNP. Por tanto, consta de tres terminales:

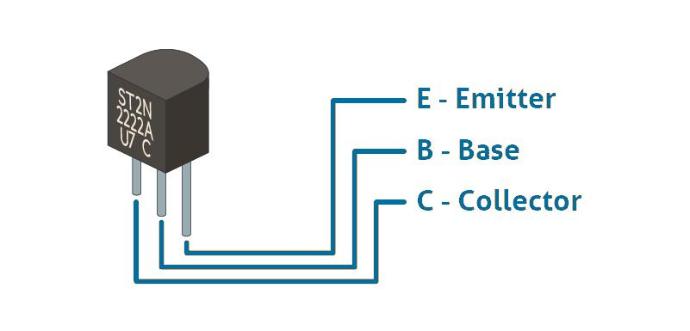

• Colector: Es el pin que generalmente se usa para entrada de corriente.

• Base: Es un pin de entrada de corriente al igual que el colector. Mediante éste se regula el funcionamiento del transistor.

• Emisor: Se trata de un pin de salida de corriente.
