Maneras de alimentar Arduino

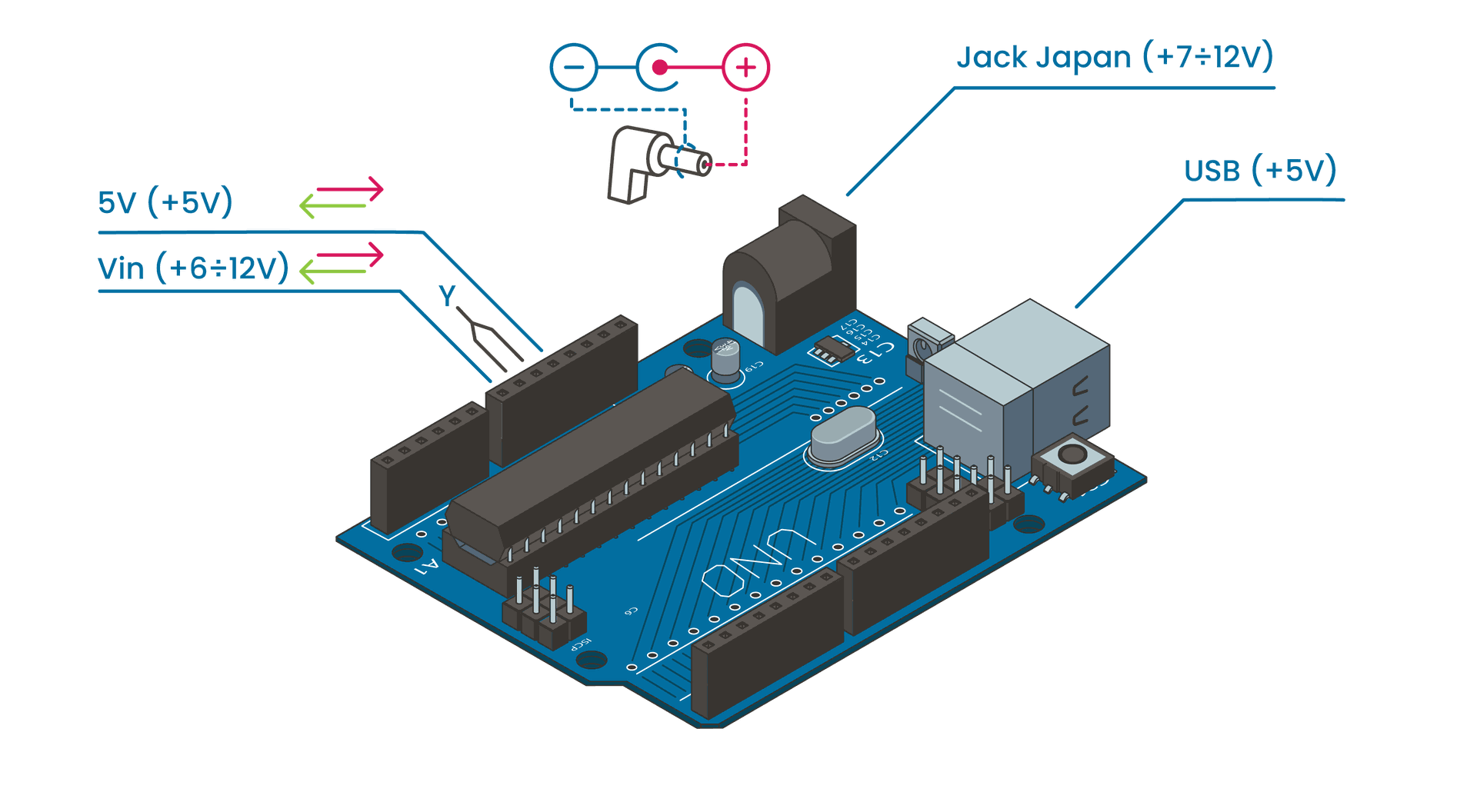

Existen diversas formas de alimentar nuestra placa Arduino, las cuales pueden variar un poco de un tipo de placa a otra, aunque en este curso nos centraremos en las placas Arduino Uno. Decantarnos por una u otra forma de alimentar la placa, dependerá principalmente de los requisitos del proyecto.

A través del puerto USB

La forma más sencilla de alimentar Arduino es a través del puerto USB. Esta entrada admite 5V y se emplea normalmente para alimentar el Arduino conectado al ordenador, aunque también se pueden emplear otros dispositivos como un powerbank o cualquier otro que disponga de puerto USB, siempre que la tensión sea de 5V estables.

Este tipo de alimentación suministra corriente directamente a la placa Arduino sin pasar por el regulador de voltaje.

A través del conector Jack

Esta opción está disponible en el Arduino Uno pero no en el Arduino Nano. El Arduino Uno dispone de un conector Jack que podemos utilizar para alimentar la placa conectando una fuente de alimentación que emplee un conector macho del mismo tipo. Esta entrada admite un rango de tensiones de 6-20 V, aunque lo más recomendable es utilizar un voltaje de entre 7-12 V.

Esta forma de alimentación emplea el regulador de voltaje del Arduino. Voltajes inferiores a 7 V pueden causar que el regulador no funcione correctamente y voltajes superiores a 12 V que el regulador se sobrecaliente en exceso.

Resulta muy adecuado en este caso utilizar fuentes de alimentación de 9V 1A, o baterías de Li-ion 7,4 V.

A través del pin VIN

El pin VIN funciona igual que el conector Jack, solo cambia el tipo de conector. Si lo utilizamos como entrada para alimentar la placa Arduino debemos aplicar un nivel de tensión recomendado de entre 6-12 V, dado que el pin VIN también emplea el regulador de voltaje.

A diferencia de la entrada Jack, con VIN podemos utilizar perfectamente un voltaje mínimo de 6V, ya que no pasa por el diodo de protección contra polaridad inversa conectado a la entrada Jack, que supone una caída de tensión de casi 1V. Esto hace que la alimentación a través del pin VIN sea especialmente recomendable cuando necesitamos emplear como fuente de alimentación cuatro pilas o baterías AA conectadas en serie de 1,5V cada una.

En el caso de Arduino Uno, si alimentamos la placa a través del conector Jack podemos utilizar el pin VIN como salida en lugar de como entrada, para sacar el mismo valor de voltaje que estemos aplicando a través del conector Jack (descontando el voltio que se pierde por el diodo de protección contra polaridad inversa), y utilizar este voltaje para alimentar otras partes del circuito.

A través del pin 5V

Esta forma es equivalente al del puerto USB, pero a través del pin 5V. Tampoco emplea el regulador de voltaje, de ahí que la tensión de entrada deba ser exactamente 5V estables, lo que implica un mayor riesgo si no disponemos de una fuente de alimentación adecuada para usar esta entrada, lo que hace de este método el menos recomendable a menos que el proyecto lo exija.

Además, por lo general suele ser mucho más interesante utilizar el pin 5V como salida y no como entrada, para alimentar otros componentes del proyecto a través de este pin.
