La protoboard y los LEDs

Placas Protoboard

Piensa en una placa protoboard como una especie de "lienzo" para crear circuitos electrónicos. Es como un tablero con muchos pequeños agujeros donde puedes insertar componentes electrónicos como resistencias, LEDs, cables, etc. Estos agujeros están conectados entre sí por debajo de la superficie de la placa, de manera que cuando colocas un componente en un agujero, automáticamente se conecta eléctricamente a otros agujeros según un patrón preestablecido.

Te permite experimentar y probar diferentes configuraciones de circuitos sin tener que soldar nada permanentemente. Puedes cambiar los componentes de lugar o incluso quitarlos y reemplazarlos fácilmente sin dañar nada. Es como jugar con bloques de construcción, pero en lugar de construir una casa, estás construyendo circuitos electrónicos.

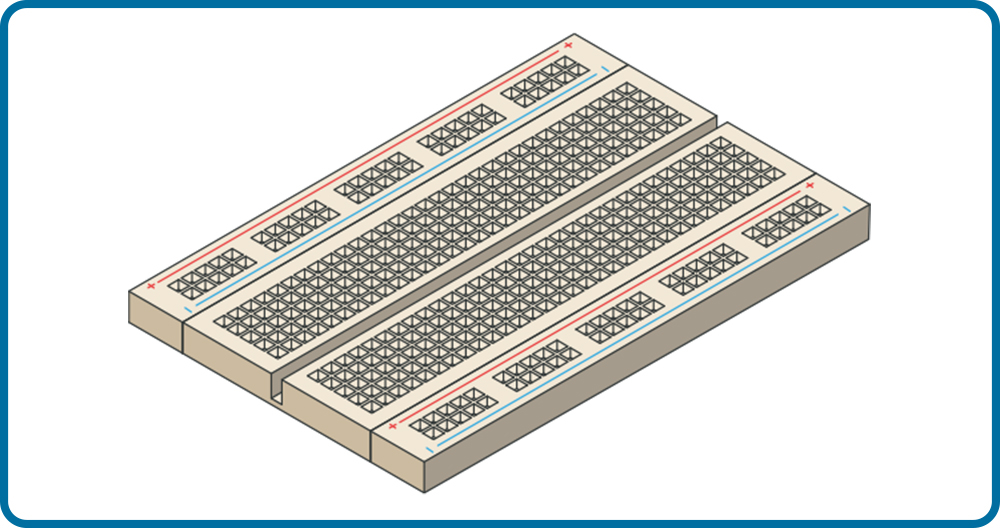

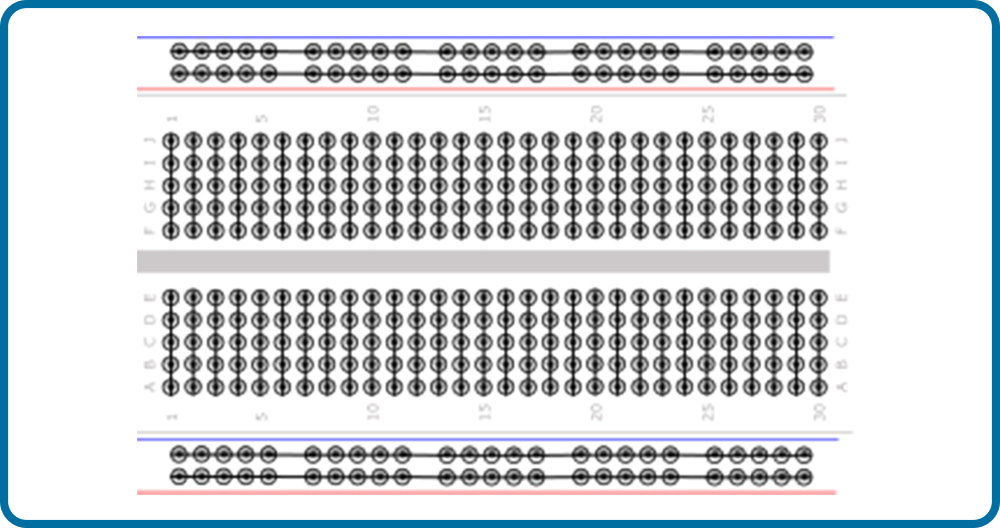

De las dos imágenes anteriores, la de arriba muestra el aspecto de una protoboard, mientras que la de abajo muestra el patrón típico de disposición de las láminas de cobre interiores que conectan los agujeros de la protoboard. Se puede observar que las líneas horizontales de la imagen están unidas eléctricamente, de igual forma que sucede con cada grupo de líneas verticales.

Diodos LED

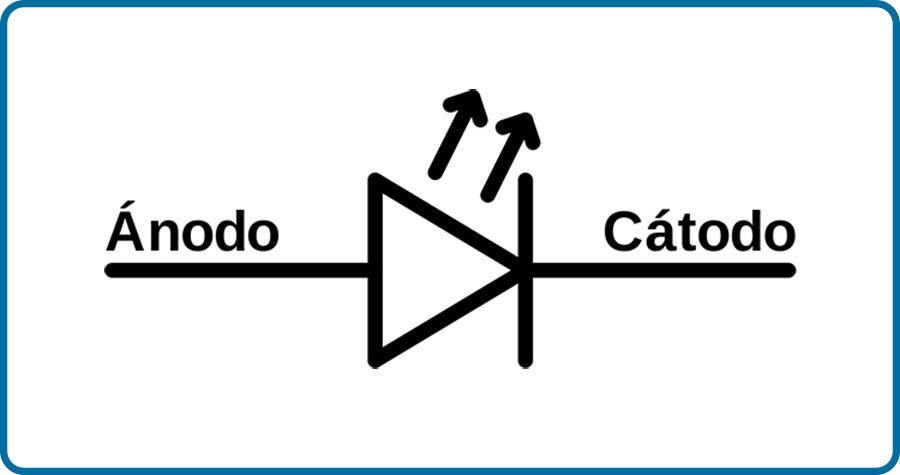

Un LED (Diodo Emisor de Luz) es un tipo de diodo con la particular característica de que es capaz de emitir luz. Un diodo es un componente electrónico que permite la circulación de corriente en un solo sentido. Está formado internamente por un material semiconductor con unión tipo p-n, por tanto, cuando se polariza en directa, es decir, con mayor tensión en el ánodo que en el cátodo, el diodo conduce electricidad y cuando se polariza en inversa bloquea el paso de corriente. Esta manera de funcionar del diodo hace que en cierta forma se parezca a un interruptor controlado por tensión.

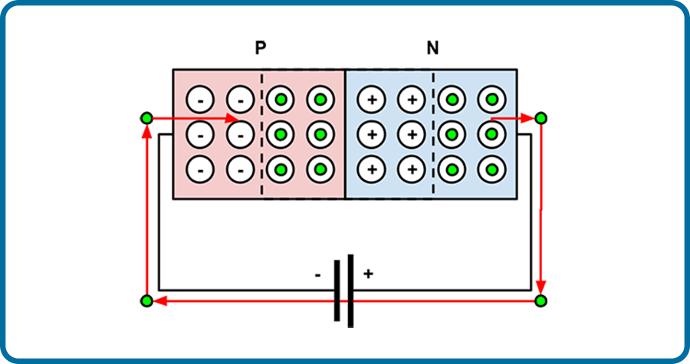

Polarización directa

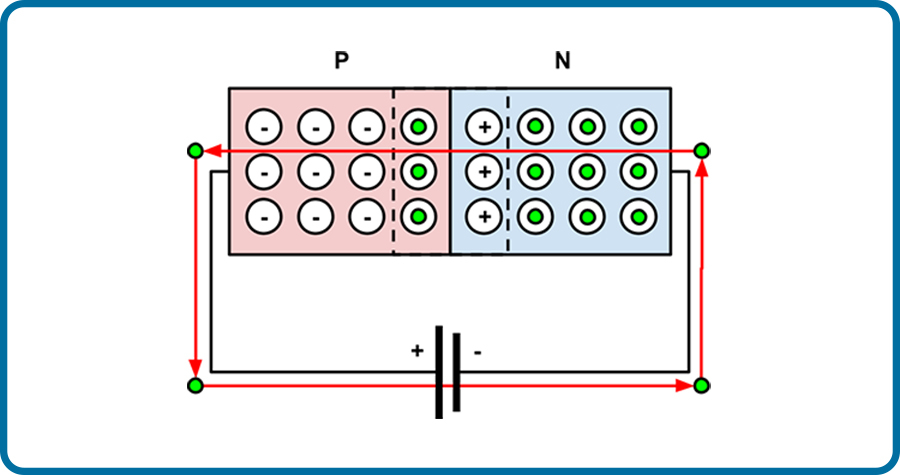

Polarización inversa

En el caso particular del LED, se trata de un diodo que al conducir la electricidad su material semiconductor libera energía en forma de fotones, lo que hace que se ilumine.

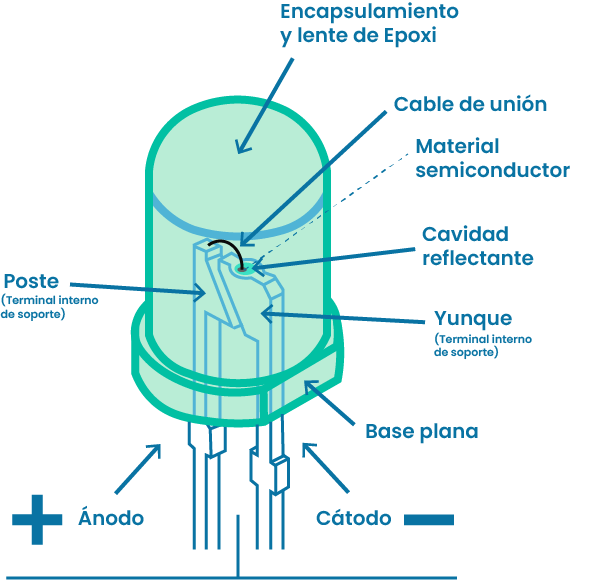

El diodo LED nos indica la polaridad de la conexión a simple vista con el tamaño de sus patas de conexión. La más larga coincide con el ánodo, o positivo, y la más corta se trata del cátodo, o negativo.

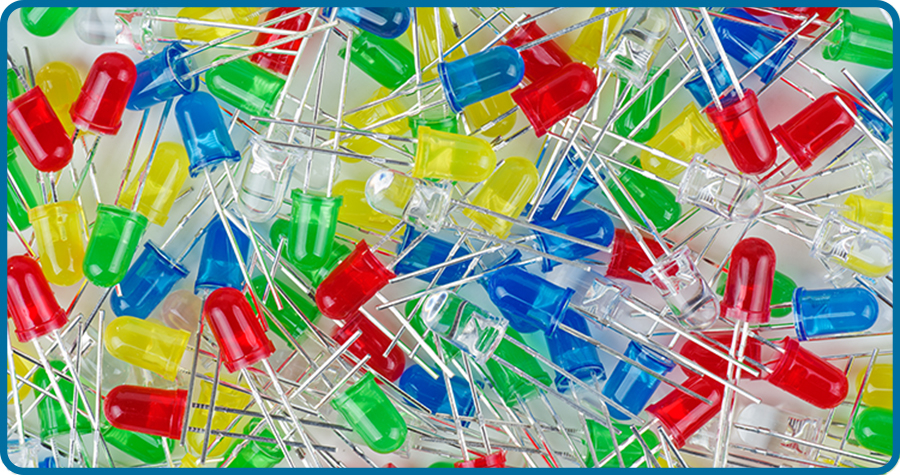

Ejemplos reales de LEDs
