Proyecto Final 3
Proyecto Final 03

Vamos a proceder a desarrollar una estación meteorológica simple con medición de temperatura, humedad del aire y luminosidad utilizando un display 7 segmentos de cuatro dígitos para mostrar los datos. Este circuito debe cumplir las siguientes características:
Dispondrá de un Display 7 segmentos para mostrar los valores medidos.
Tendrá 3 pulsadores para seleccionar qué dato mostramos por el display.
Necesitarás 1 LDR para medir la luminosidad.
Necesitarás 1 DHT11 para medir temperatura y humedad relativa del aire.
Se espera del circuito lo siguiente:
Para seleccionar qué medida se muestra por el display 7 segmentos usaremos los diferentes pulsadores, cada uno asociado a cada variable.
El display imprimirá el valor adecuadamente teniendo en cuenta si son datos de número entero o con decimales para hacer uso del punto de cada dígito del display.
Combinaremos el encendido y/o apagado de los dígitos y los segmentos para representar adecuadamente las medidas.
Como guía:
Conectaremos el DHT-11 en el pin 5.
El LDR lo conectamos al pin analógico 0.
Los pulsadores estarán disponibles en los pines 2, 3 y 4.
Controlamos el Display con el MAX7219.

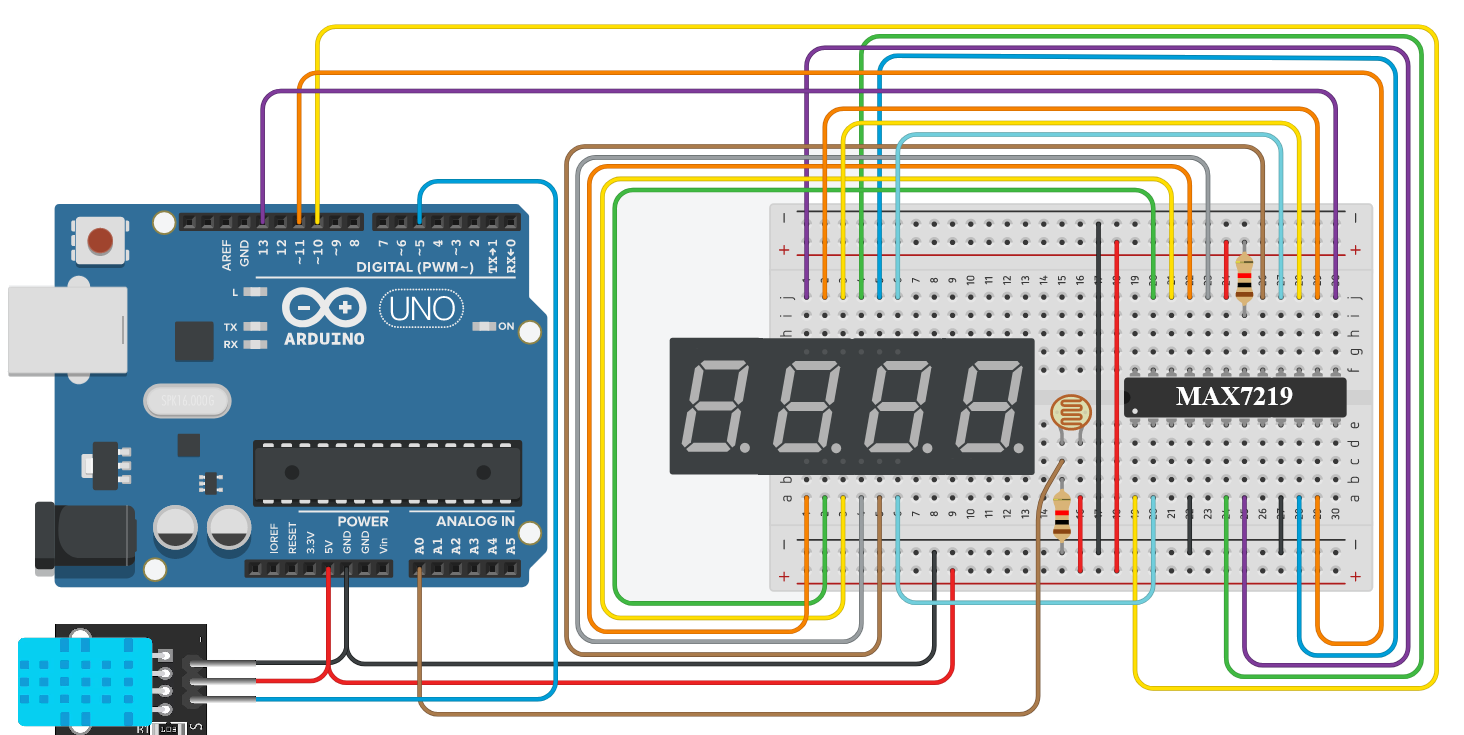

El esquema electrónico del circuito es el siguiente:
