Resistencias y Ejemplos de cálculo

Las Resistencias:

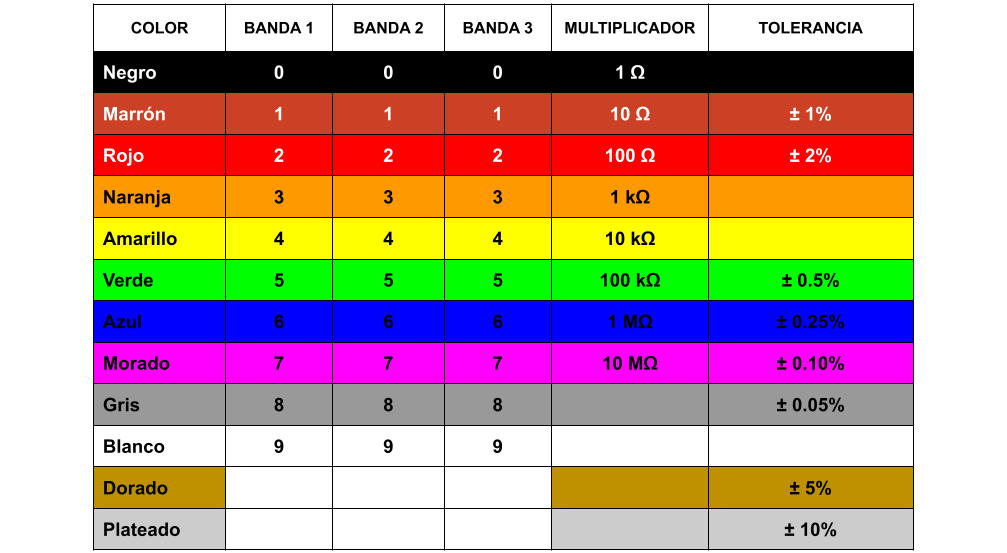

Una resistencia (R) en electrónica es un componente que limita el paso de corriente eléctrica en un circuito. Ayuda a controlar la cantidad de corriente (I) que fluye a través de otros componentes, protegiéndolos y ajustando el funcionamiento del circuito. El valor de una resistencia viene indicado por unas bandas de colores que están impresas en el componente. Las combinaciones de colores indican los valores en Ohmios de las resistencias como indica la siguiente tabla:

Ten en cuenta que hay resistencias que tienen 3 bandas de color (Banda 1, Banda 2 y Multiplicador, además de la Tolerancia) y otras 4 bandas de color (Banda 1, Banda 2, Banda 3 y Multiplicador, además de la Tolerancia).

Si necesitas una herramienta para obtener el valor de una resistencia, puedes probar el siguiente enlace:

Calculadora de Código de Colores de Resistencias

Ejemplos de cálculo

Para afianzar los conocimientos sobre la ley de Ohm y la agrupación de resistencias, se recomienda resolver los siguientes circuitos.

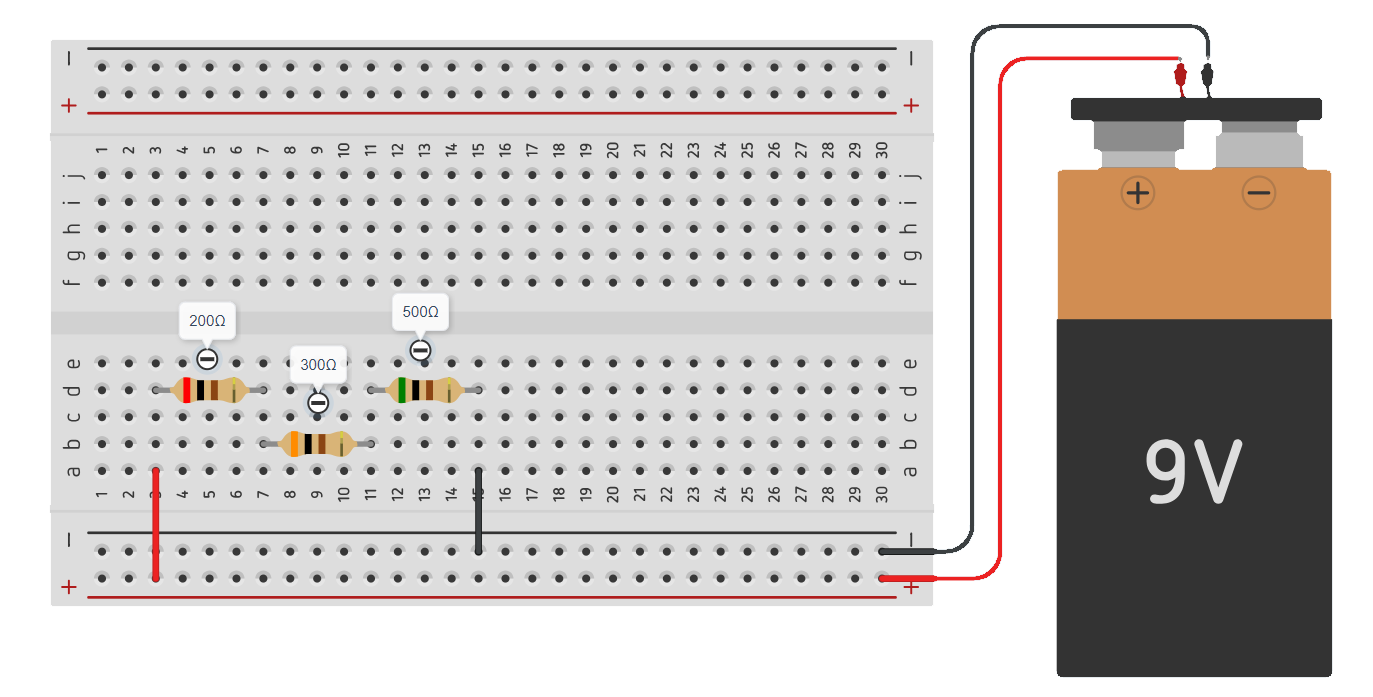

a)  En este primer circuito está formado por tres resistencias en serie de 200Ω, 300Ω y 500Ω alimentados con una pila de 9V. Se pide calcular: la resistencia equivalente, corriente total y voltaje que cae en cada resistencia.

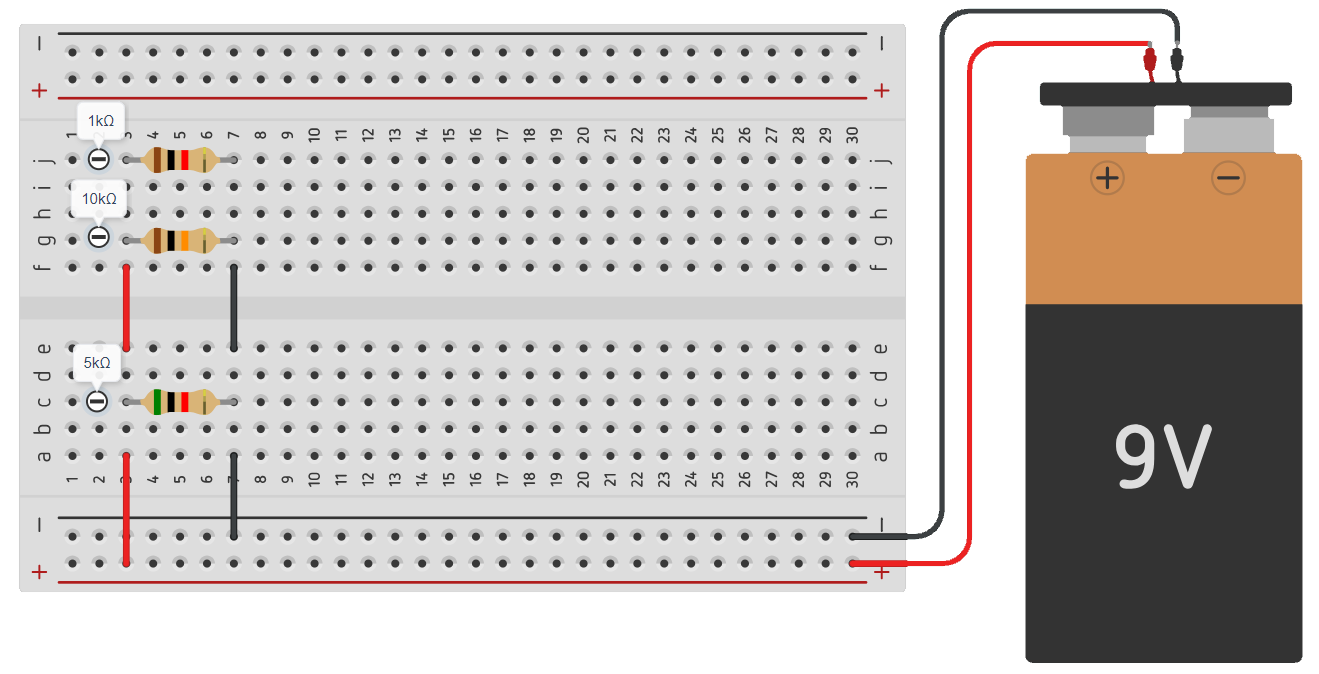

b) En este segundo ejemplo se conectan en paralelo tres resistencias: una de 1KΩ, otra de 10KΩ y otra de 5KΩ, alimentado todo ello a 9V. Se pide calcular: la resistencia equivalente, corriente total, corriente en cada resistencia y voltaje en cada resistencia.

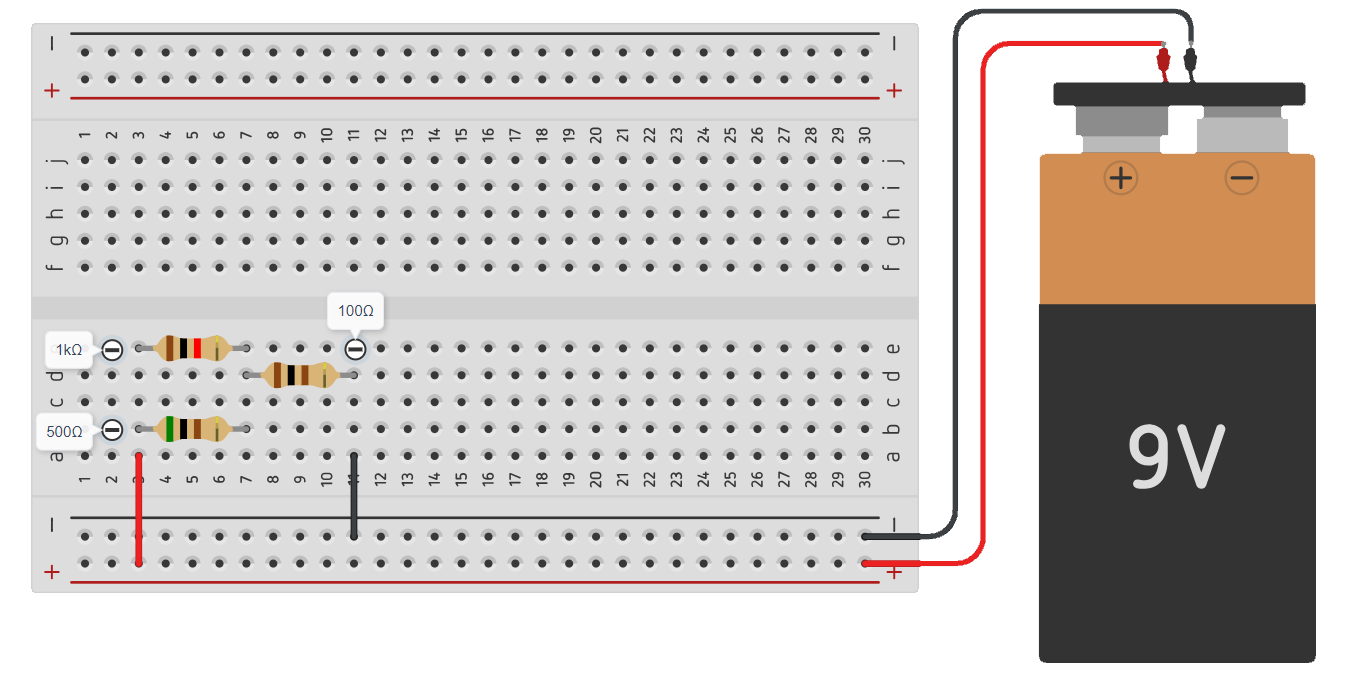

c) En este tercer caso se conectan en paralelo dos resistencias (una de 1 KΩ y otra de 500Ω), en serie con una resistencia de 100Ω. Se pide calcular: la resistencia equivalente, corriente total y voltaje en cada resistencia.
