Señales PWM
Señales PWM
Al igual que la mayoría de las placas de control programables, Arduino dispone de entradas analógicas pero no de salidas analógicas, y en estos casos recurrimos a las señales PWM, un “truquito” que nos permite emular señales analógicas a partir de señales digitales.

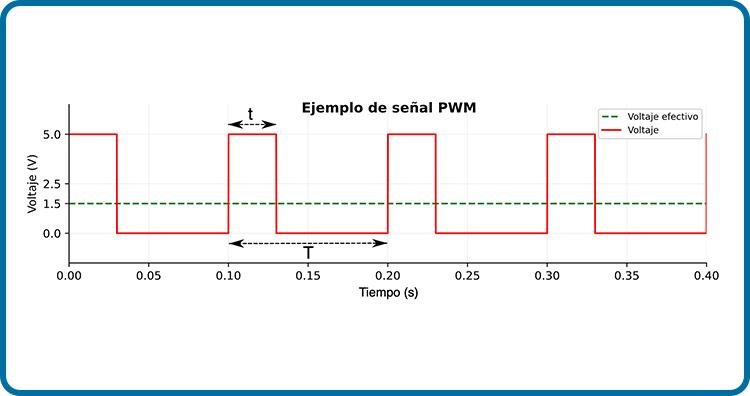

Una señal PWM (Pulse-Width Modulation o Modulación por Ancho de Pulso), es un tipo de señal digital que toma valores entre un mínimo y un máximo (por ejemplo 0 y 5 V) y que, manteniendo constante su frecuencia, mantiene activa la señal digital durante un tiempo y la desactiva durante el tiempo restante del periodo.

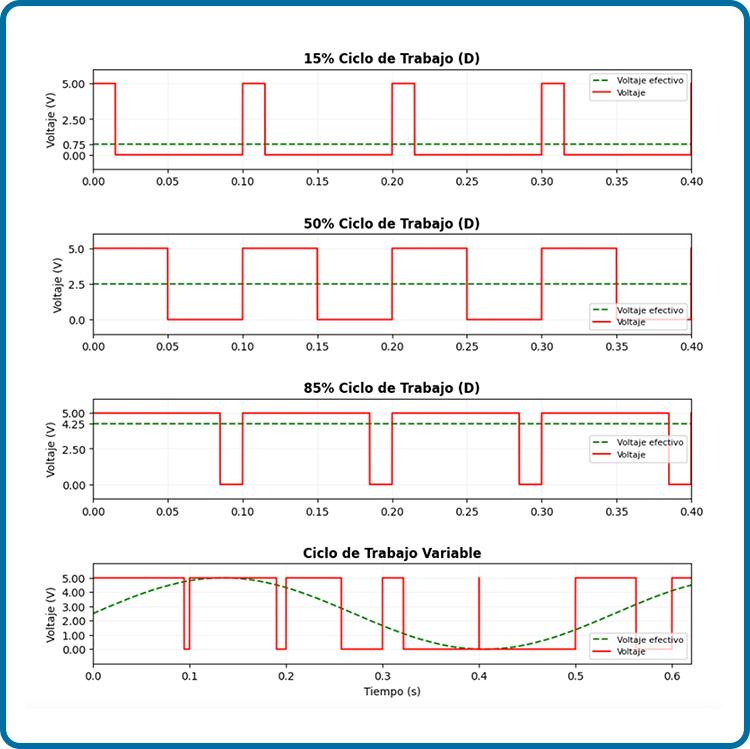

El promedio de la señal será un valor analógico que podemos controlar modificando a conveniencia el ancho del pulso de la señal PWM. La proporción de tiempo del ancho del pulso de la señal PWM respecto del periodo se denomina “Duty Cycle” o ciclo de trabajo y se expresa en tanto por ciento.
Esto no significa que realmente exista una señal promedio. El dispositivo que vayamos a controlar se conecta directamente a la señal PWM. Lo que ocurre, siempre que la frecuencia de la señal sea lo suficientemente alta, es que el dispositivo conectado, por ejemplo un LED, no es capaz de seguir la alta frecuencia de conmutación de la señal PWM, por lo que al ojo humano muestra un nivel de intensidad de luz estable, proporcional al promedio de la señal.
Los pines digitales del Arduino que a su vez están preparados para funcionar como salidas PWM aparecen identificados en la placa con el símbolo "~" junto al número del pin. En el caso del Arduino UNO, Nano y Mini, tenemos 6 salidas PWM disponibles con resolución de 8 bits, en los pines 3, 5, 6, 9, 10 y 11. En Arduino se admiten valores de 0 a 255 para generar las PWM.
