Configuración y descripción de mBlock

Entorno de mBlock

El software mBlock es un entorno de desarrollo integrado, que como ya hemos adelantado nos permite programar placas empleando un tipo de lenguaje de bloques. Las funciones que dispone este software son las siguientes:

• Editor de bloques: Entorno en el que desarrolla el código en bloques.


• Compilador: Traduce el código construido con los bloques a lenguaje máquina.


• Subida de código: Cargar el código compilado en la memoria flash del microcontrolador de la placa.


• Monitor Serie: Es una ventana que nos permite visualizar los datos recibidos y enviados entre las placas y el ordenador por puerto serie.

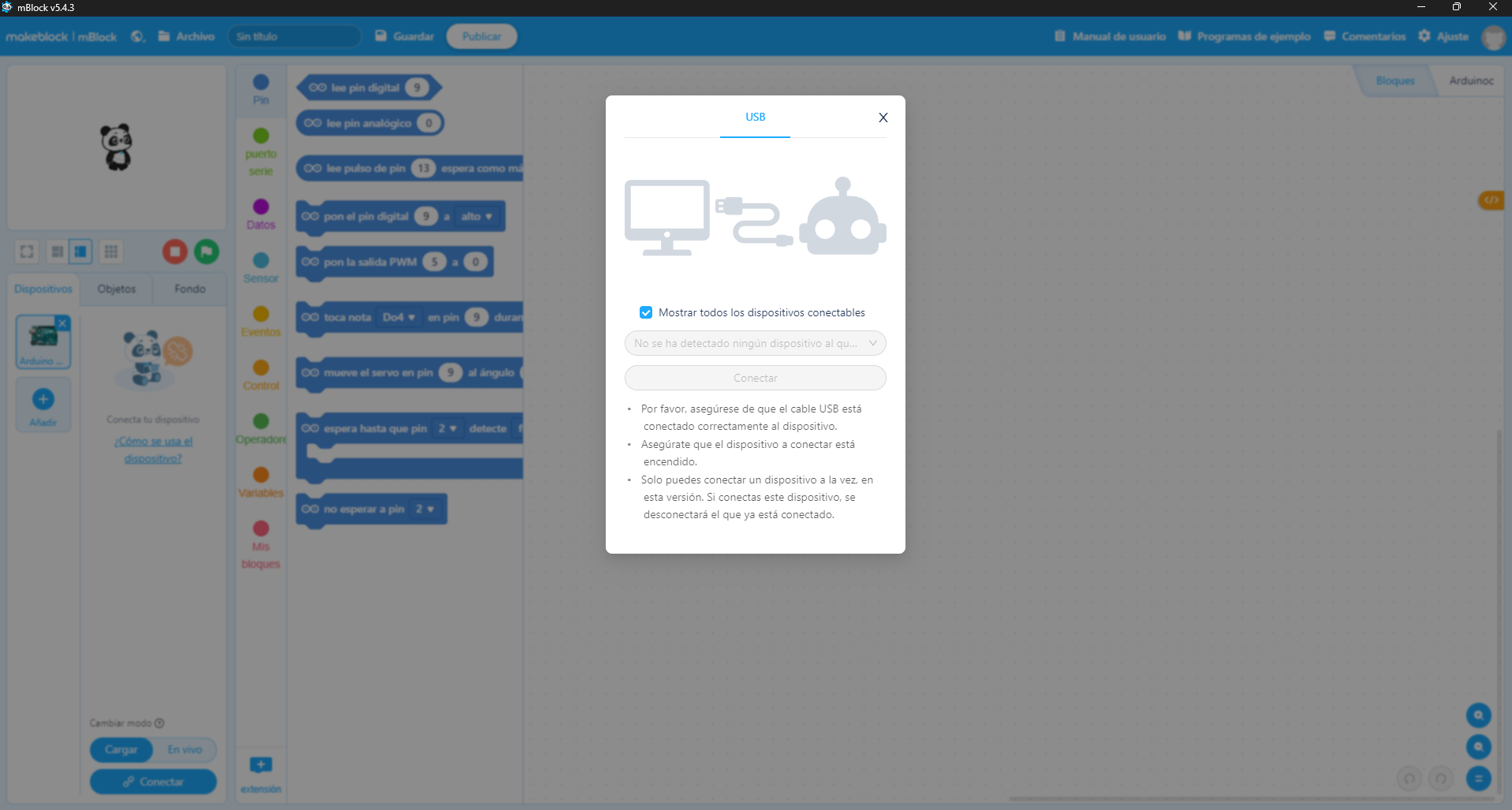

El entorno de trabajo del software es el siguiente:

Para trabajar con la placa compatible con Arduino UNO en mBlock será necesario incluir un dispositivo en el entorno de Makeblock (abajo a la izquierda). Pinchando en el botón de "Añadir" nos aparecerá la Biblioteca de dispositivos donde podremos encontrar e incluir la placa que buscamos "Arduino UNO" y tener acceso a los bloques para programarla.

Por último, necesitamos conectar la placa Arduino al ordenador y pulsar "Conectar" y seleccionar el puerto donde se encuentra conectada nuestra placa.

La aplicación se comunica con la placa a través de uno de los puertos USB del ordenador, empleando para ello un protocolo de comunicación serie. Para poder realizar esa comunicación, la placa dispone de un pequeño integrado encargado de esa función. En las placas de Arduino clónicas, esta función corresponde al chip CH340G.

Sin embargo, al conectar la placa al ordenador, éste no tiene porque reconocer de forma nativa (de hecho, no lo hace) cómo interactuar con este integrado, por lo que en general necesitaremos instalar los drivers necesarios.

Estos drivers podemos descargarlos desde la página del fabricante a través del siguiente enlace:

http://www.wch-ic.com/downloads/CH341SER_EXE.html

Una vez instalado, recuerda reiniciar el mBlock.
