Proyecto Final 04



Vamos a proceder a desarrollar un semáforo para el cruce de una vía pública para vehículos y peatones. Este circuito debe cumplir las siguientes características:

  • Tendrá 3 LEDs de colores Rojo, Amarillo y Verde que simulará el semáforo para vehículos.

  • Además, tendrá otros 2 LEDs de color Rojo y Verde que simulará el semáforo para peatones.

  • Dispondrá de un pulsador para que un peatón solicite que los semáforos cambien de estado y puedan cruzar la vía.

  • Necesitará un Display 7 segmentos para mostrar la cuenta atrás del tiempo que tiene el peatón para cruzar.

  • También hará uso de un zumbador para indicar que se puede cruzar.

Se espera del circuito lo siguiente:

  • Normalmente el semáforo estará en verde para los vehículos y en rojo para los peatones.

  • Cuando se active el pulsador se debe realizar un cambio en los LED para que los vehículos paren (semáforo en rojo) y los peatones puedan cruzar (semáforo en verde).

  • Mientras está en verde para los peatones, se debe ver por el display 7 segmentos la cuenta atrás hasta que el semáforo de los peatones vuelva a estar en rojo.

  • Además de esto último, indicaremos la posibilidad de cruzar emitiendo pitidos con el zumbador.

Como guía:

  • Conectaremos los LED del semáforo para vehículos en los pines 5, 6 y 7.

  • Conectaremos los LED del semáforo para peatones en los pines 8 y 9.

  • El pulsador estará disponible en el pin 4.

  • El zumbador irá conectado al pin 3.

  • Controlamos el Display con el MAX7219.

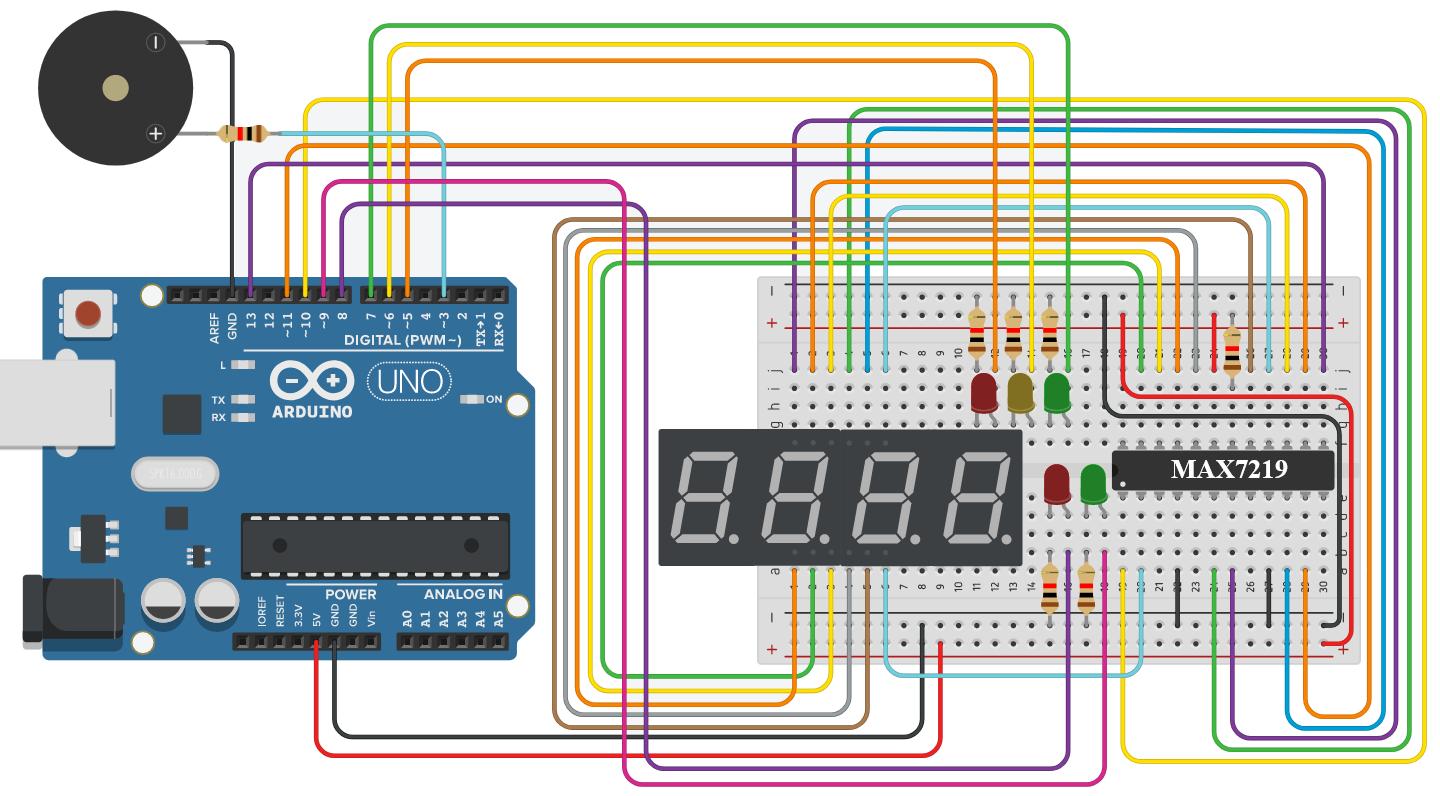

El esquema electrónico del circuito es el siguiente:


La solución está disponible pinchando en el siguiente icono:
