Relés

Relés

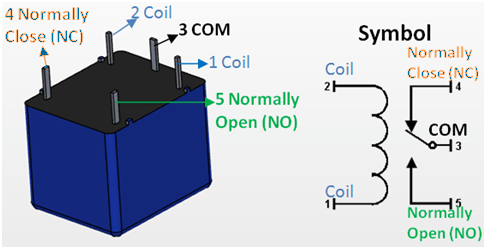

Un relé es un dispositivo electromagnético que actúa como un interruptor controlado por una corriente eléctrica. Está compuesto principalmente por una bobina y unos contactos eléctricos. Cuando se aplica corriente a la bobina, se crea un campo magnético que  desplaza los contactos, permitiendo el paso o interrupción de la corriente eléctrica en un circuito.

El relé es utilizado para controlar cargas eléctricas de mayor potencia o corriente a través de una señal de menor potencia o corriente manteniendo la red de la señal y la red de la carga físicamente separadas.

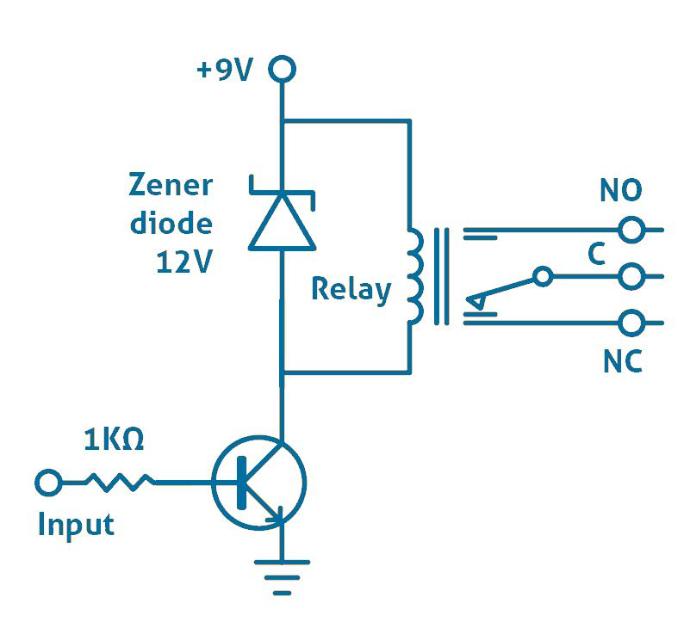

Es muy útil emplearlo junto con la placa Arduino para controlar cargas que requieren tensiones superiores a 5V. Para conectar un relé a un pin digital es necesario utilizar un transistor, ya que la corriente que necesita la bobina para desplazar el contacto interno del relé. Además, es necesario conectar un diodo en "antiparalelo" debido a que la bobina es una carga inductiva y genera corrientes inversas en los momentos en que se excite. La conexión sería como la que sigue:
